[인버터] 인버터 회로 센싱소자 설명

인버터 회로 센싱소자 설명

안녕하세요. 태양광 윤대리입니다.

오늘은 인버터 회로 내 센싱소자에 대해 알아보려 합니다.







---

센싱소자는 전압, 전류 ,지락, 온도, 명령을 수신합니다.

가령, 전압,전류,온도를 MPPT를 포함한 메인보드에 데이터를 전송합니다.

MPPT에서 최대전력값을 추종하여 Booster 컨트롤을 합니다.



또한, 전압, 전류, 지락 등을 수신하여 인버터가 동작이 가능한 상태인지를 판단합니다.

O&M 입장에서, 에러코드에 따라 어느 센싱에서 문제를 발생했는지를 유추할 수 있다면,

고장파악을 수월하게 할 수 있을 것입니다.



오늘은 목자없이 바로 진행하겠습니다.



참고) 인버터 회로 센싱소자를 읽기전에 읽어보시면 도움이 됩니다.

[인버터] 인버터 블록도 설명 , 태양광 인버터 구성







인버터 블록도에 따른 센싱소자 설명

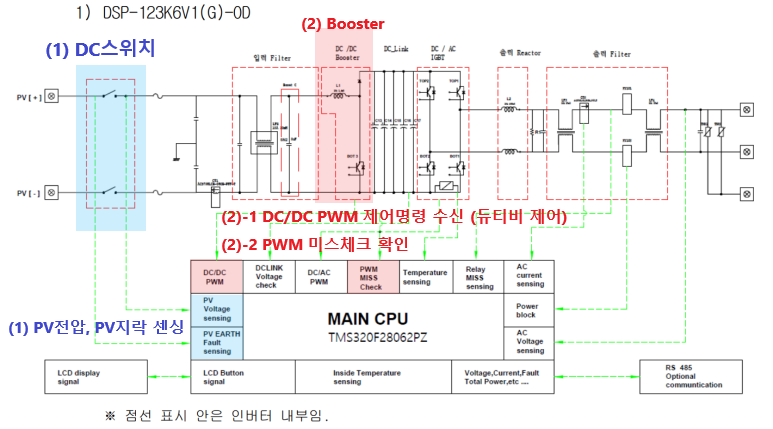

▽사진1

(1) ~ (2)

(1) DC 스위치

 └ PV지락 센싱(DC스위치 전)

 └ PV전압 센싱 (DC 스위치 후)

(2) Booster

 └ DC/DC PWM 제어명령 수신 (듀티비 제어)

 └ PWM 미스체크 확인







▽사진2

(3) ~ (4)

(3) 메인콘덴서

 └ DC Link 전압 체킹

(4) IGBT

 └ DC/AC PWM 제어명령 수신

 └ 회로 온도 센싱







▽ 사진3

(5) ~ (6)



(5) AC EMI 필터

 └ 릴레이 미스체크(AC릴레이 부근) [회로에는 AC릴레이 생략]

 └ AC 전류 센싱(션트)

(6) AC 필터

 └ AC 전압 센싱







<순서>

PV > (1) : DC스위치 부 > 입력필터 > DC/DC 쵸퍼부(컨버터 부) > DC 링크(DC충전부=메인콘덴서)

> IGBT > 출력리액터 > EMI필터 > AC필터 거친 후 > 부하 공급











---

이상으로 블로그를 마치겠습니다.

도움이 되셨으면 좋겠습니다.

감사합니다.
