태양광 분전반 설비 간단소개
안녕하세요. 태양광 윤대리입니다.
오늘은 태양광 발전소 분전함 내 설비에 대해 간단하게 소개해 보려합니다.
인버터에서 직류에서 교류로 전기를 변환한 후 분전함 PV 차단기 2차측으로 들어갑니다.
PV차단기(누전)는 1차측으로 나와서 PV메인차단기(배선용)에 물립니다.
해당 사이트는 단상 인버터가 총 3대로 구성되어 있습니다.

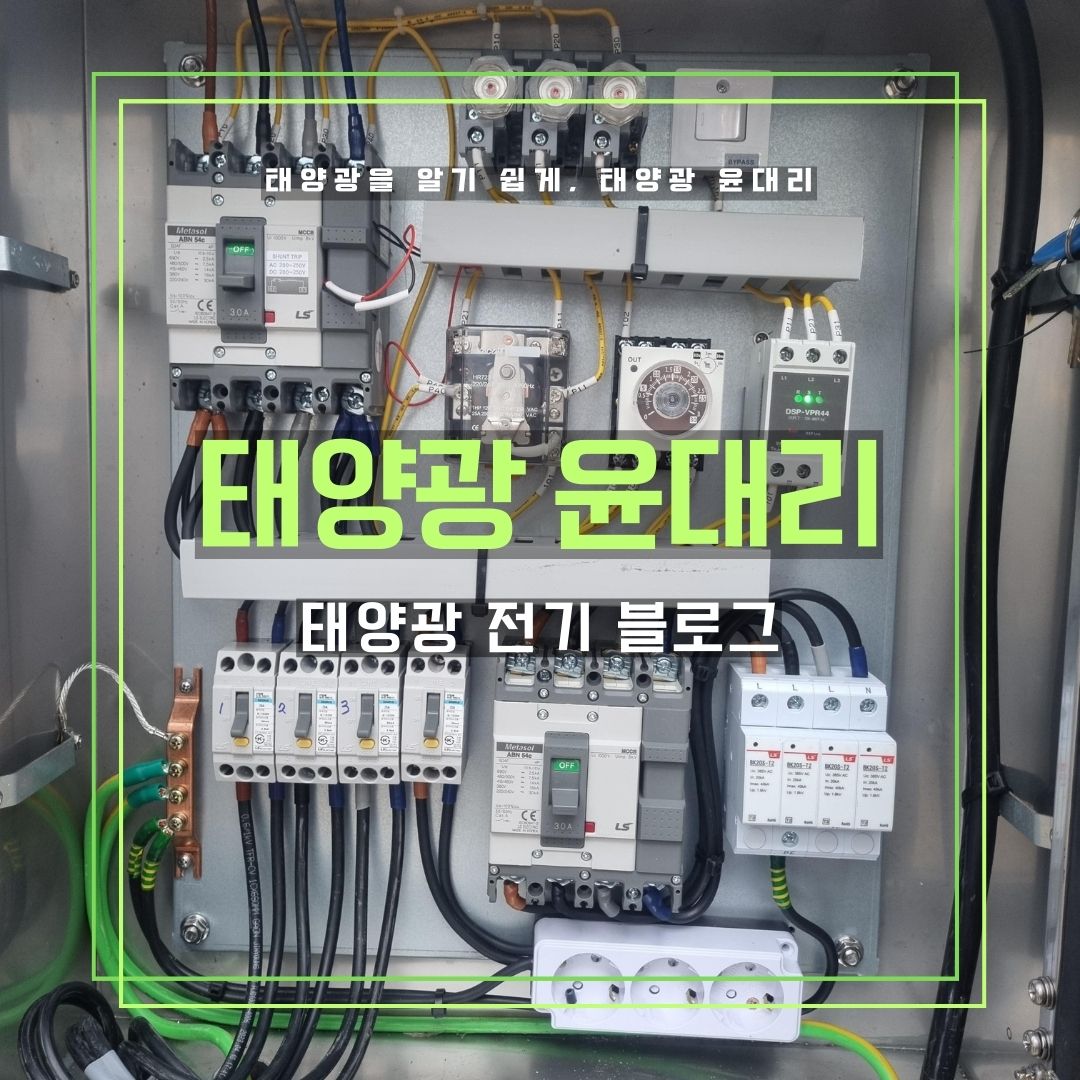

위 사진에서, 왼쪽 하단에 단상차단기 4대를 확인할 수 있습니다.
3대는 PV차단기(누전)이며, 한대는 콘센트용 차단기로 구성되었습니다.
2023년부터 PV차단기는 배선용차단기, PV메인차단기는 배선용차단기로 규정되었습니다.
(이전에는 PV차단기, PV메인차단기 모두 배선용차단기로 설치하였습니다.)
PV차단기(누전)는 왼쪽 상단 PV메인차단기(배선용)로 이동합니다.
PV메인차단기 1차측은 메인 MCCB 부하측에 연결됩니다. (자가소비의 경우)
우측 하단은 서지보호기(SPD)와 서지보호기 차단기입니다.
낙뢰와 같은 이상전압이 발생할 경우, SPD가 개방되어 전기를 대지로 내려보내는 역할을 합니다.
SPD는 일회성이며, 사용 시 교체해주어야 합니다.
왼측 상단은 각각 릴레이, 타이머, DSP(디지털신호처리장치)입니다.
DSP에서 이상전압 또는 이상전류 확인 시, 릴레이가 동작하여 동작을 멈춥니다.
타이머를 통해 일정 시간 뒤에 다시 복구되는 프로세스입니다.
포스팅 마치겠습니다.
감사합니다.
