태양광 접지에 대해서

안녕하세요. 태양광 윤대리입니다.
오늘은 태양광 접지에 대해서 알아보려 합니다.


목차

1. 태양광 계통접지(TT,TN,IT)
2. 태양광 접지시스템 분류
3. 태양광 인버터 접지
4. 태양광 구조물 접지
5. 태양광 절연저항, 접지저항



---

1.태양광 계통접지

[전기,전자] 저압계통접지(TT,TN,IT) / 접지에 대해서(3)

태양광에서는 TN-C-S 방식을 주로 사용합니다.
적절히 PEN 회로를 분리해주면, 노이즈를 최소화할 수 있고, 전선비용도 절약할 수 있기 때문입니다.

*TT는 별도로 인버터마다 접지를 내려야하는데, 건물옥상의 특성상 쉽지 않습니다. 접지선도 더 많이 사용됩니다.
*TN-S는 변압기 2차측으로부터 N과 PE를 구분하여 끌고 올라가야 하는데, TT와 마찬가지로 접지선이 많이 사용됩니다.
 *TN-C는 노이즈 영향이 가장 큽니다.







---

2. 접지시스템 분류 (단독,공통,통합)

[전기,전자] 접지시스템 분류 / 접지에 대해서(1)


결론부터 말씀드리면, 단독접지, 공통접지, 통합접지 모두 다 사용합니다.
다만,  단독접지의 경우에는, 특 · 고압 접지극과 저압접지극 사이 거리를 20m 떨어트려야 합니다.
하지만, 대부분의 태양광발전소는 특 · 고 · 저압반이 하나의 수배전반에 있기 때문에 시공에 번거로움이 있죠.
따라서, 태양광 발전소에는 통합접지를 한 후, 통신설비와 피뢰설비에 SPD를 설치하는 방법으로 많이들 진행합니다.

통합접지의 경우,
1) 등전위가 형성되는 장점이 있으며,
2) 한 접지극에 에러가 생기더라도, 다른 접지극이 보완할 수 있다는 장점이 있습니다.




---

3. 인버터접지

인버터나 모듈은 노출도전부이기 때문에 접지는 필수입니다.

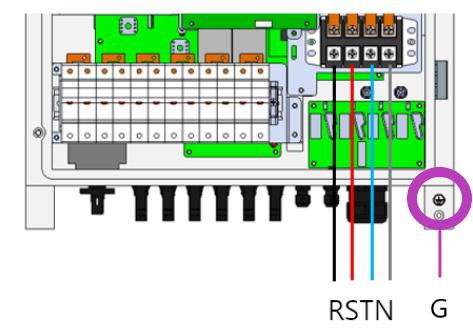

인버터에는 외함접지와 내함접지가 있는데, 둘 다 하는 것이 전기적으로 가장 좋습니다.

규정상으로는, 둘 중 하나만 하면 됩니다.

내함접지는 인버터에 따라 AC단자대에 PE단자가 구성되어 있을 수도 있고, 없을 수도 있습니다.

3상 인버터 내 AC단자에, PE와 N이 구분되어 있다면, 별도로 내함접지까지 해주는 것이 좋겠죠!?





---

4. 태양광 구조물 접지

1) 모듈 - 모듈 접지
2) 구조물 - 구조물 접지
3) 모듈 - 구조물 접지
4) 구조물 - 노출도전부 접지
5) 구조물 - 접지단자(또는 직접접지)



---

5. 태양광 절연저항, 접지저항

통상적으로, 태양광 DC 설계전압은 400V-1000V미만 입니다.

해당 전압을 기준으로,
- 절연저항 1MΩ 이상
- 접지저항 10Ω 이하입니다.





---

이상으로 블로그를 마치겠습니다.
방문해주셔서 감사합니다.
