인버터 발전정지 , 인버터 교체
안녕하세요. 태양광 윤대리입니다.
오늘은 아파트 인버터 교체했던 경험을 글로 써보려고 합니다.
당시, 아파트 옥상에 설치되어 있는 인버터가 고장이 나서 현장방문 하였습니다.
당시 사용되고 있는 인버터는 SMA사 였습니다. (용량 25kW)
추가) SMA인버터의 경우에는 SMA자사프로그램 'sunny explorer'를 통해 에러코드 및 에러이력을 확인합니다.
관리자모드를 사용해야하기 때문에, SMA한국지사 A/S에 연락하여 'Team viewer' 통해 도움받을 수 있습니다.
저도 SMA측에 직접 문의하였고 에러코드를 확인해보니, 파워보드 문제이며, 그에 대한 AS비용을 안내받았습니다.
AS비용과 타사 인버터교체를 비교해 보았고, 결국 인버터 교체를 진행하기로 결정하였습니다.
공급 인버터는 금비전자 모델입니다. 타사 인버터에 비해 저렴하면서도 준수한 성능입니다.
인버터 교체 순서

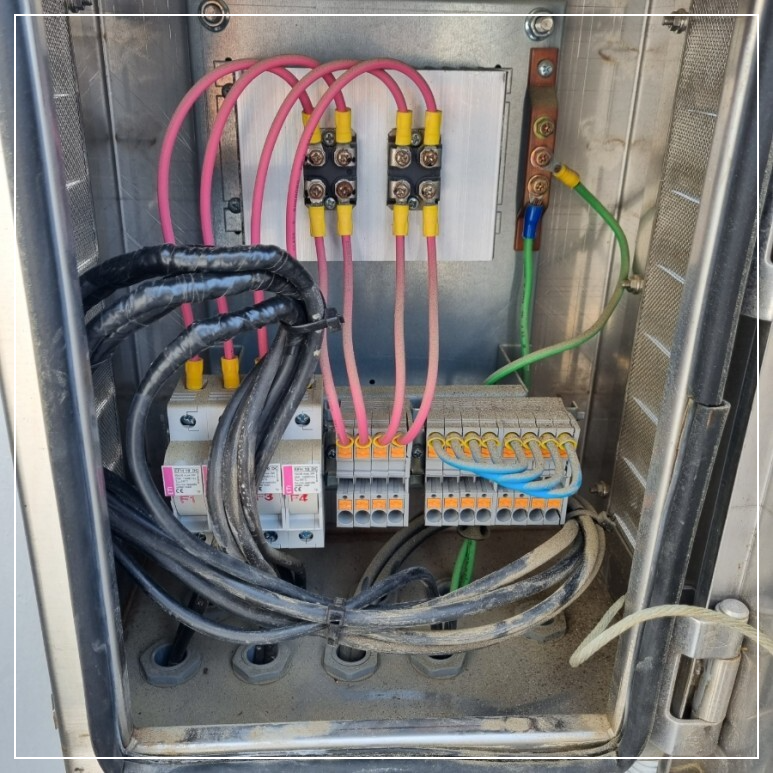

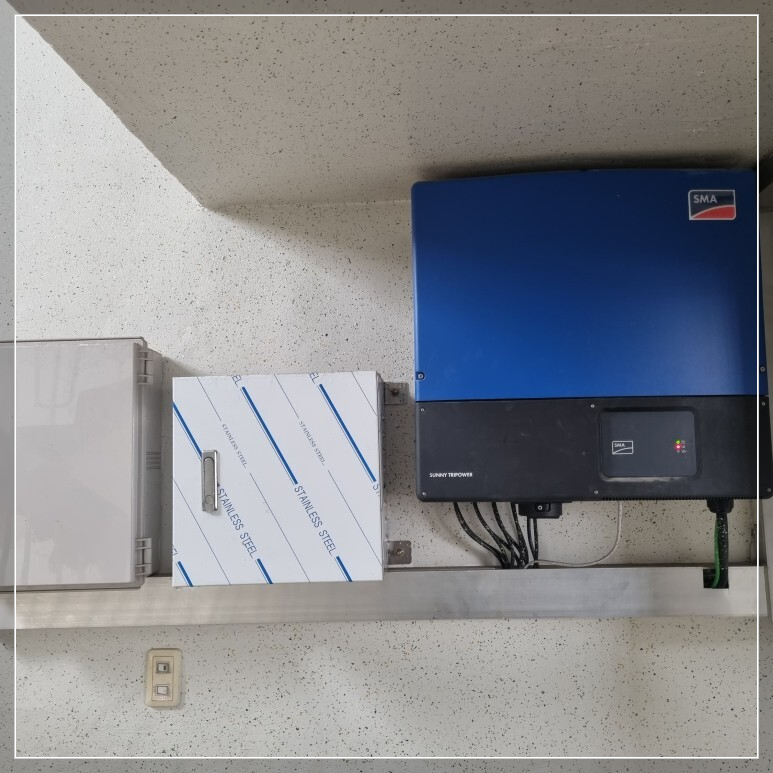

① 기존 인버터, 접속반, 차단기 사진입니다.
② 접속반 연결을 해제합니다.
2018년 정도 이후부터는 접속반내재형 인버터를 제작하고 판매하다 보니, 별도로 접속반을 거치지 않습니다.
접속반은 이상전류를 차단하고, 채널 간의 역류를 방지하기 위해 설치합니다.
그러나 이미 내재되어 있는 상황에서 별도로 접속반을 설치하는 것은 좋지 않습니다.
고장이 발생할 수 있는 요소만 늘어나는 것이죠.

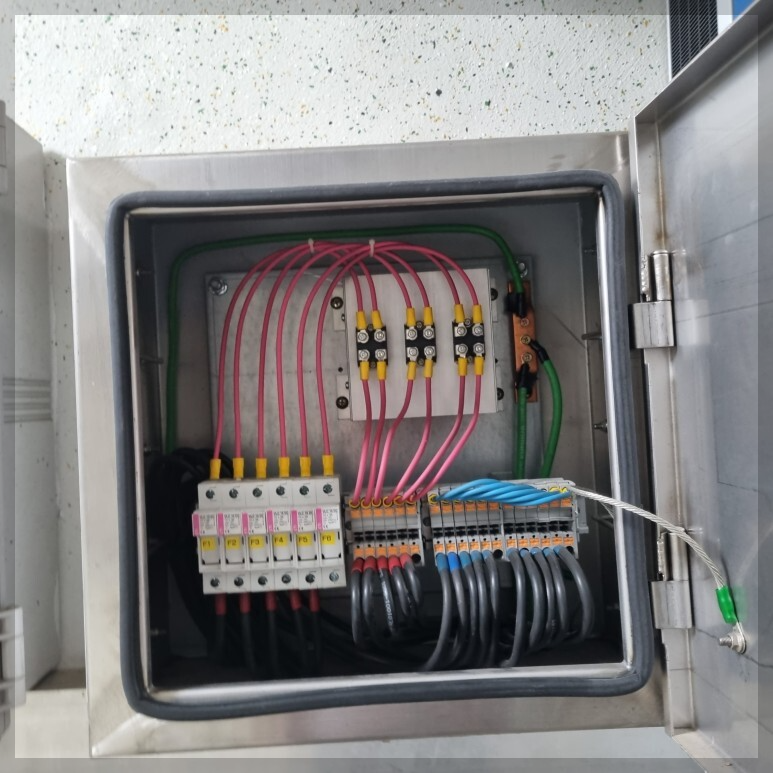

▽ 아래 전,후 사진처럼 접속반 단자를 거치지 않고 그대로 이어줍니다.
③ 기존 출력 전선 색깔 구분, RS485 색깔 구분
분리 전, 기존 전선색깔을 구분합니다. 나중에 다시 재결합 할 때, 빠르게 진행할 수 있습니다.
▽ AC 전선색깔 구분

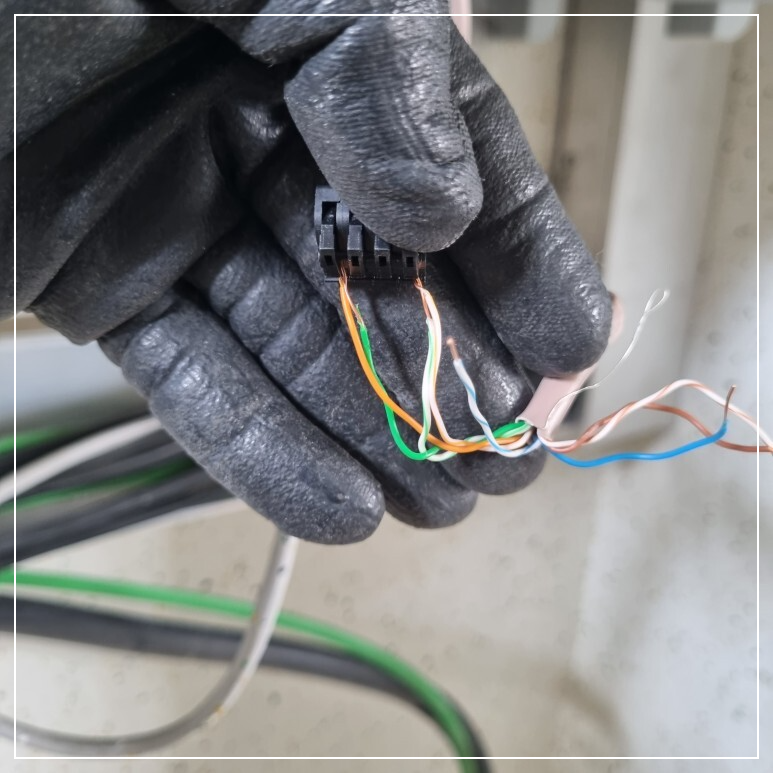

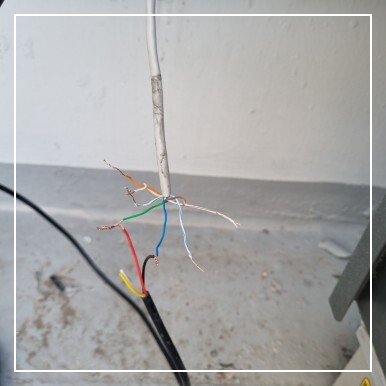

▽ 통신선 색깔 구분

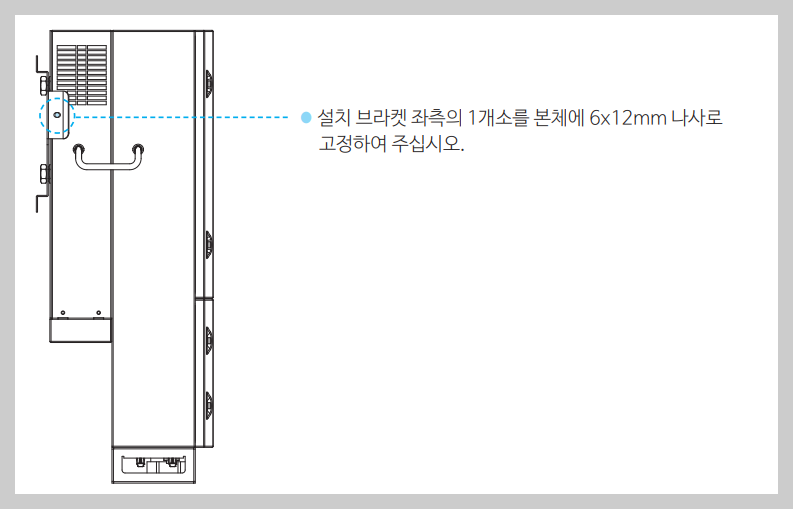

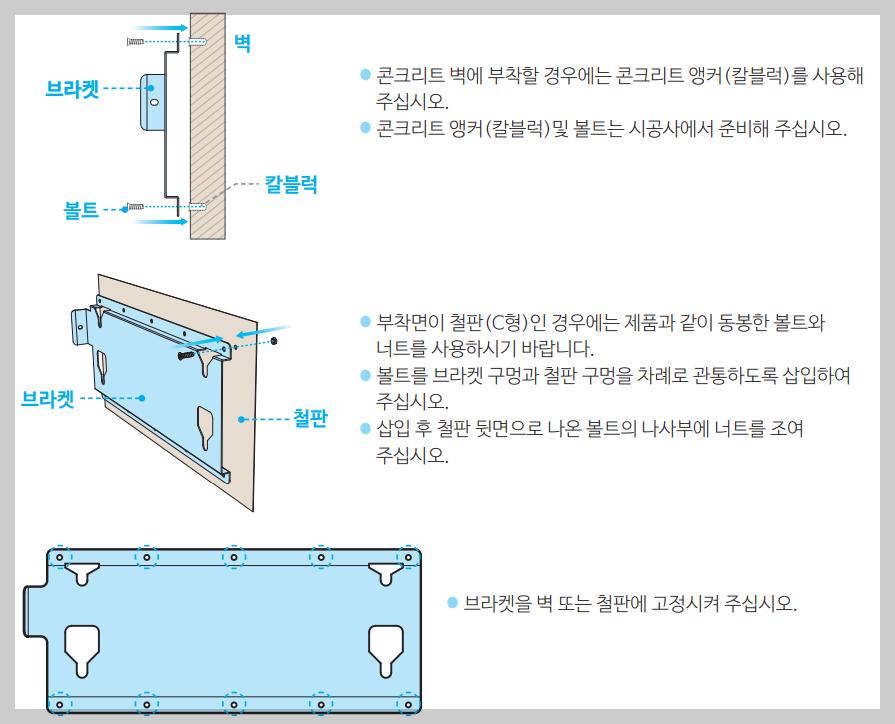

④ 기존 인버터 분리 후, 브라켓 고정

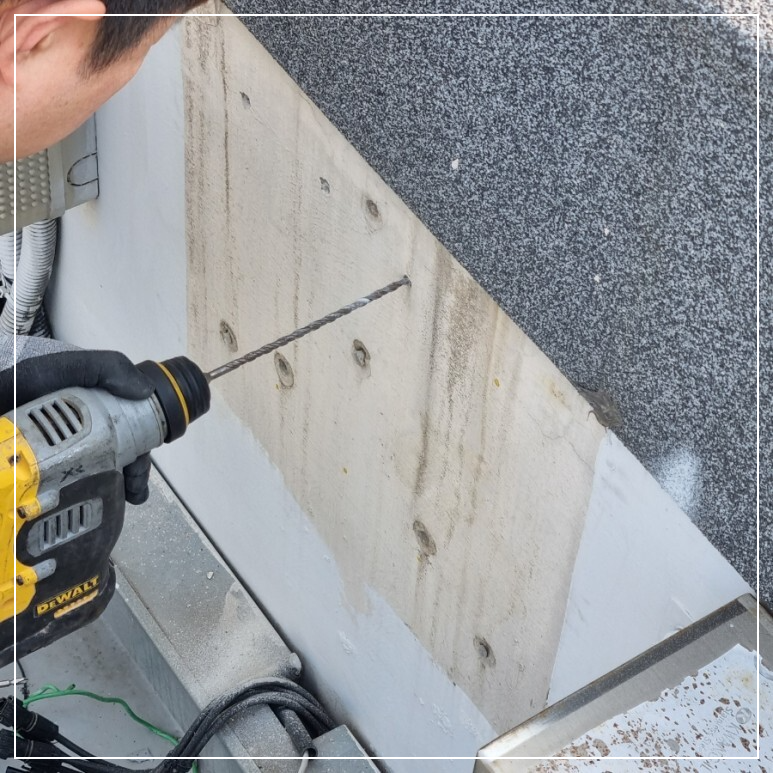

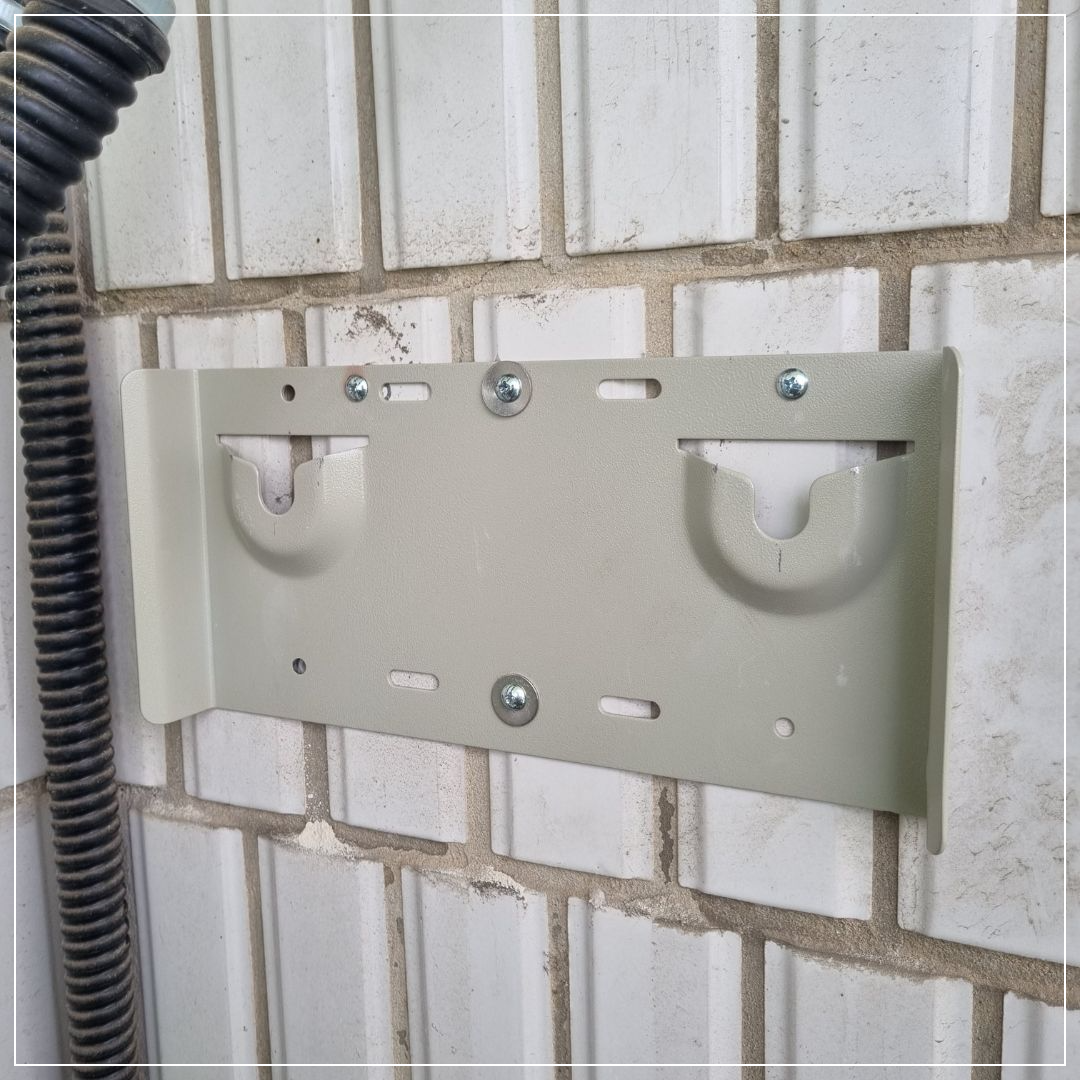

▽ 빨간벽돌이 아니라면 18V전동드릴로도 충분합니다.
▽ 저는 벽이 울퉁불퉁할 경우에는 중심부에 평와셔를 넣어줍니다.
⑤ 고정시킨 브라켓에 인버터를 걸어주고, AC, DC커넥터를 결합하여 줍니다.

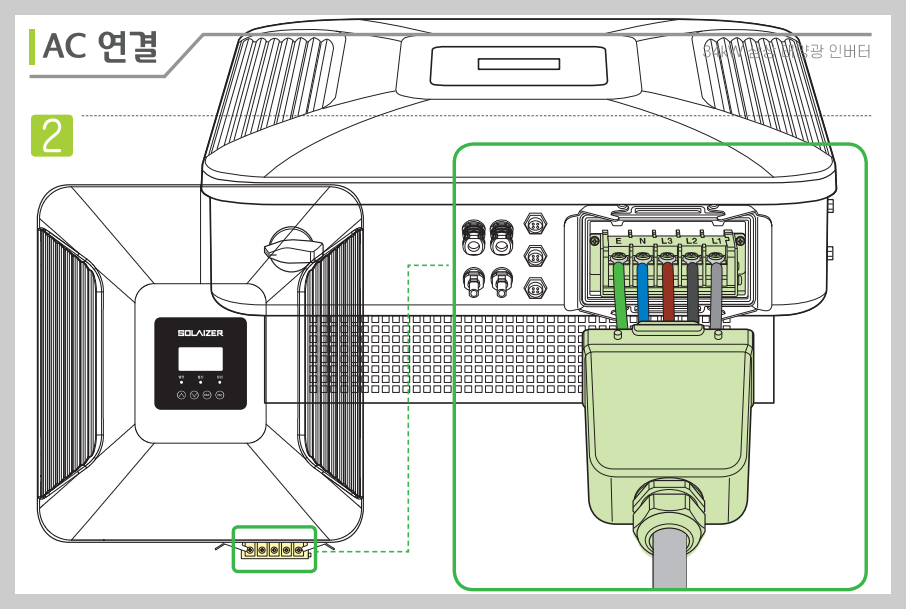

- AC커넥터 결합

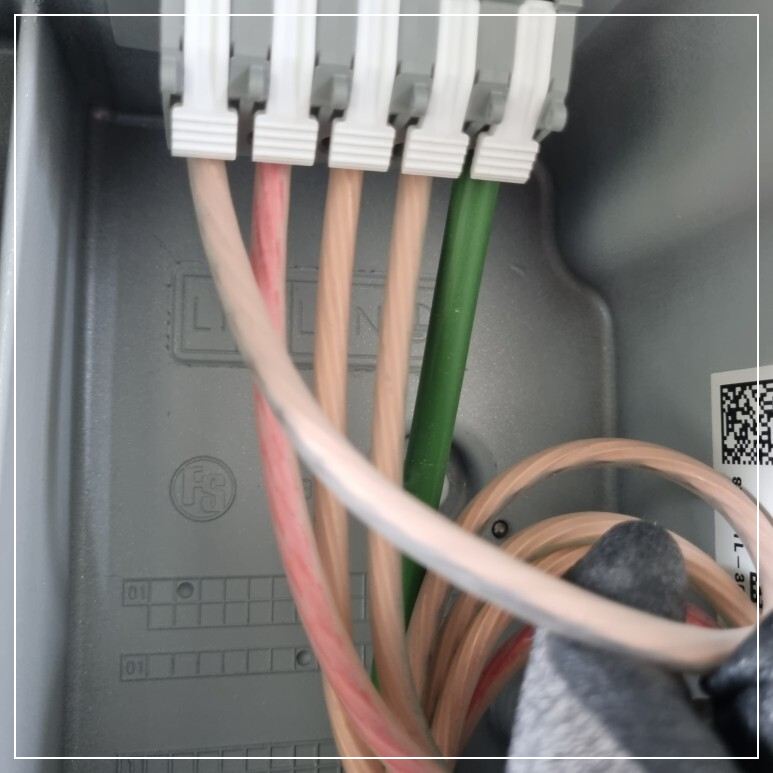

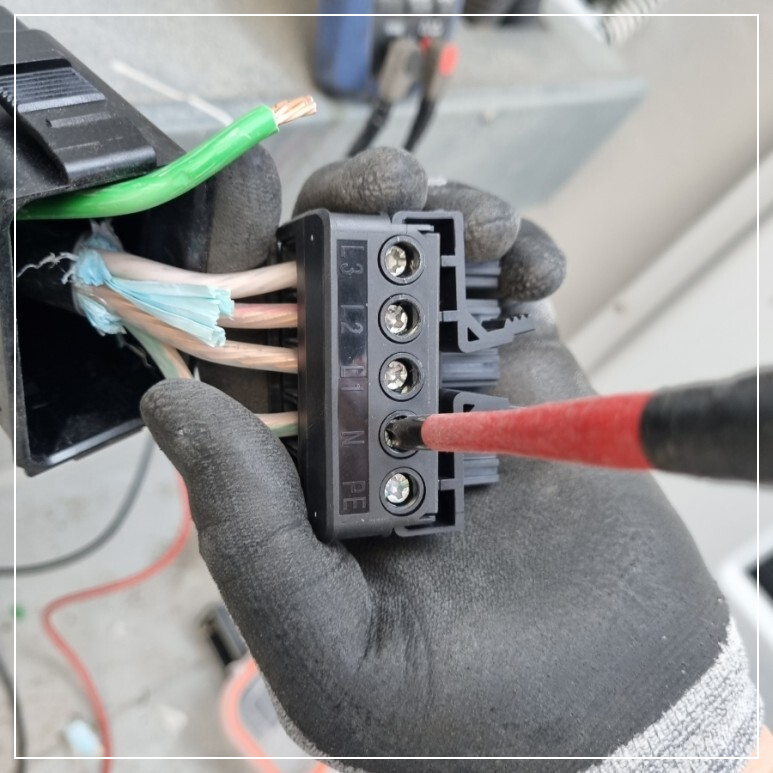

아까 기억해둔 순서대로 연결해줍니다.

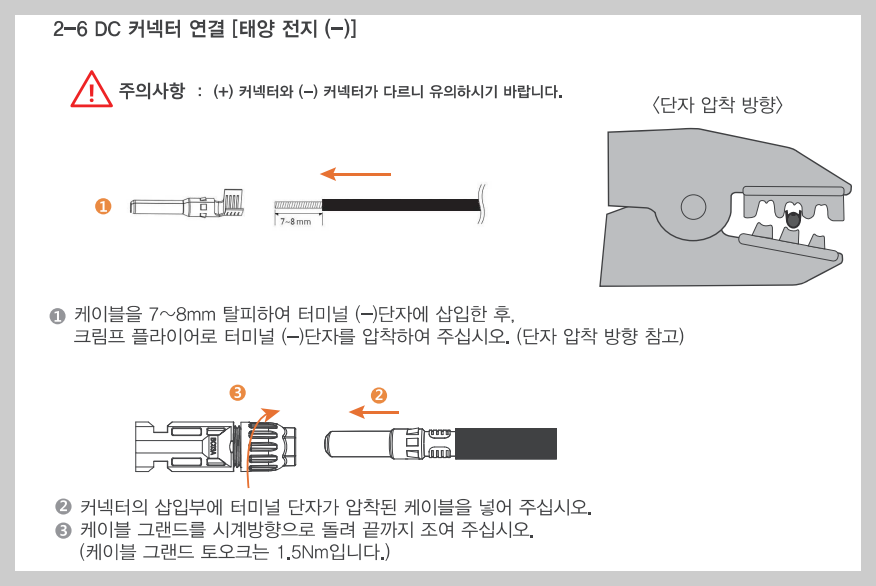

- DC 커넥터 결합

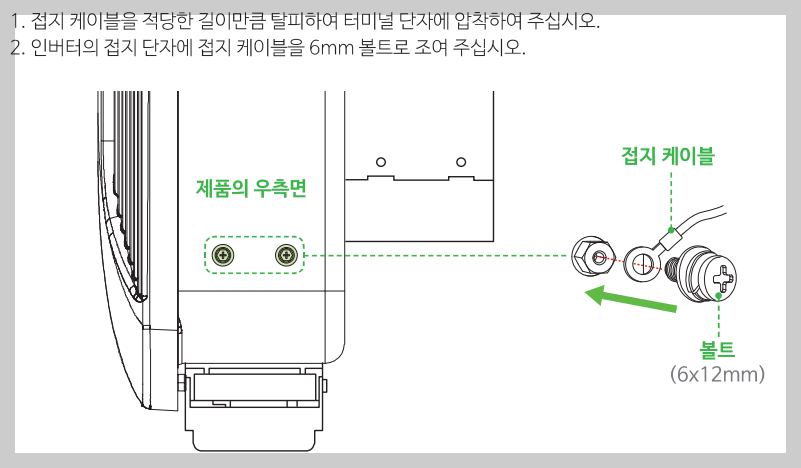

- 접지 연결
-통신선 연결

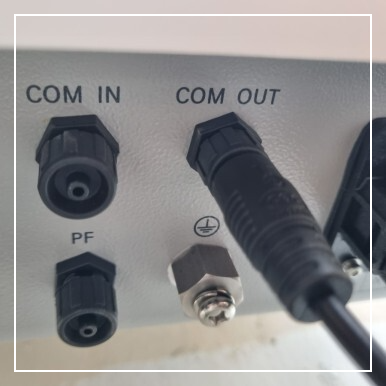

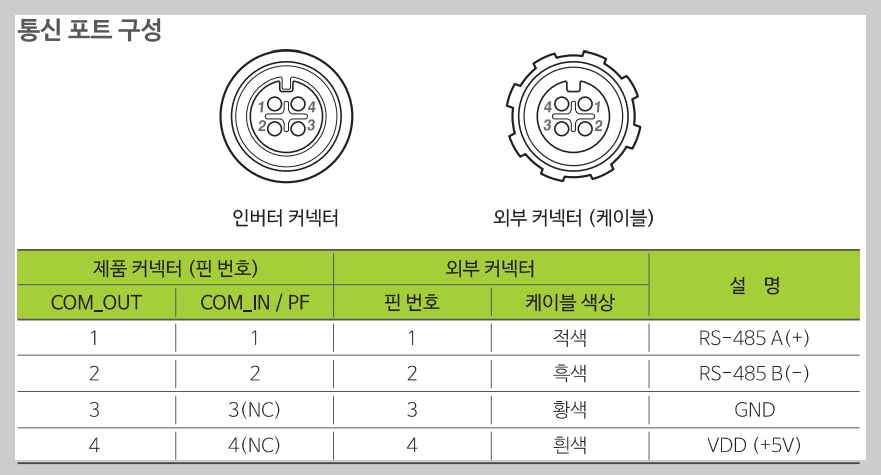

외부 커넥터에 1번과 2번에 정해진 통신선을 삽입해주면 됩니다.

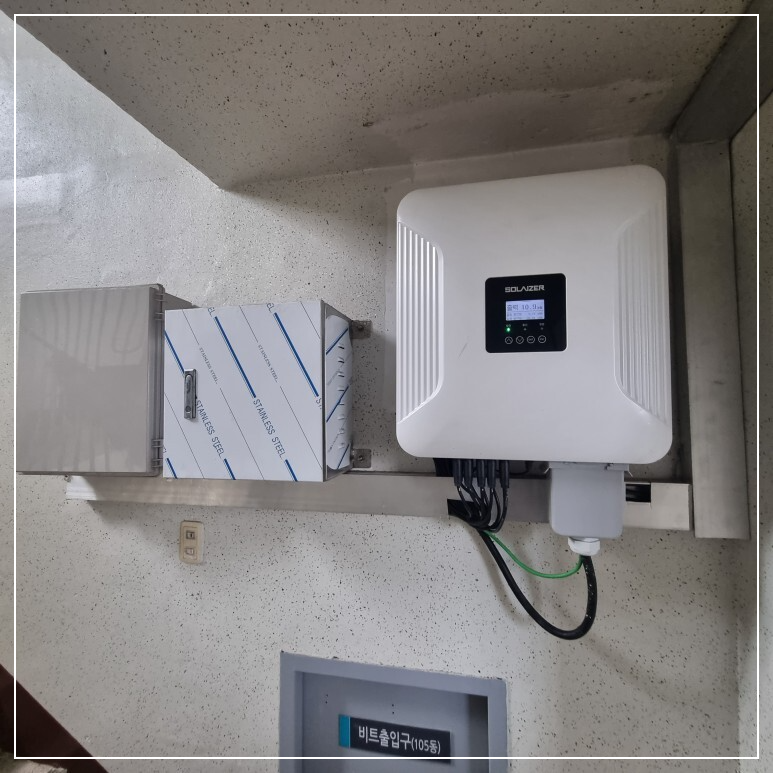

⑥ 인버터 설치완료
정상 발전되는 것까지 확인 하였습니다.
⑦ 통신모뎀 설치 (모니터링)
인버터가 서로다른 제조사이기 때문에 통신모뎀 RTU를 공유할 수 없습니다.
뿐만 아니라 동일 제조사라 할지라도 모델이 다르면 공유하지 못하는 경우도 있습니다.
따라서, 해당 사이트는 제조사가 바뀌었기 때문에 별도 통신 RTU를 설치해 주었습니다.
*참고) 인버터마다 프로토콜이 있습니다. 제조사마다 다르고 같은 제조사일지라도 다른 용량일 경우에는 서로 다릅니다.
*참고) RTU도 일반모드 RTU, 듀얼모드 RTU가 있습니다. 듀얼모든 RTU는 2개의 프로토콜을 호환할 수 있습니다.
아래 통신함 박스 오른쪽에 길죽한 장치는 'RS-485 허브' 입니다. 우리가 생각하는 허브와 동일한 역할을 합니다.
단지 일반적인 허브는 랜선에서 사용하는 것이고, 아래 허브는 RS-485에서 사용하는 허브입니다.
허브는 같은 프로토콜을 가진 RTU끼리 묶어 하나의 선으로 통합하여 RTU에 접속하는 역할을 합니다.
▽ 인버터에 접속한 통신선 색깔에 맞춰 연결해주면 됩니다.
아까 녹색,줄녹색 / 주황,줄주황 으로 메모해 두었었습니다!

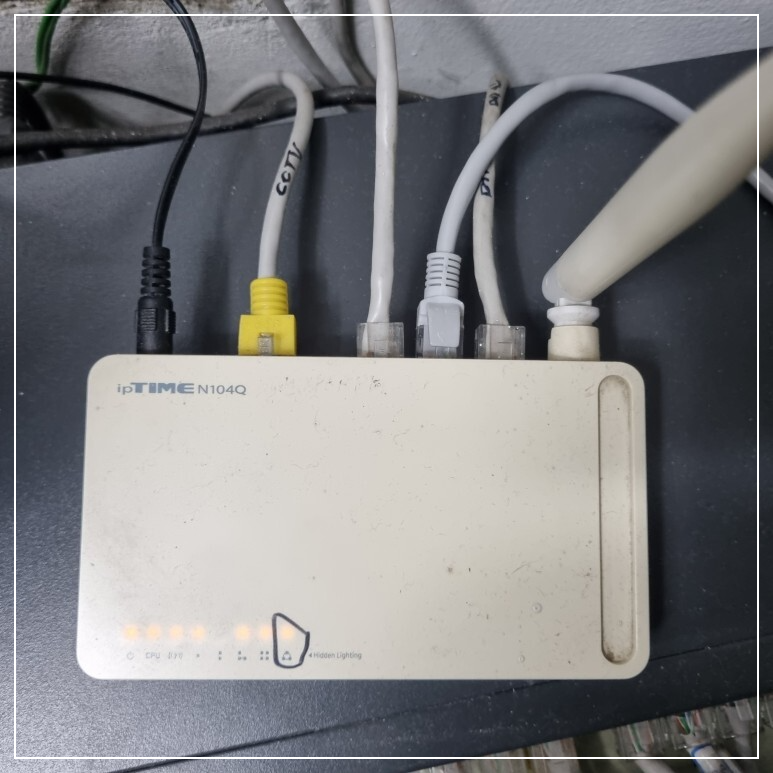

▽ 인터넷은 기존 RTU와 같이 사용해도 됩니다.
다행이도 두 자리가 남았네요. 한 자리 차지했습니다. ㅎㅎ
모니터링까지 정상수신 확인하였습니다.
이상으로 오늘 블로그를 마치겠습니다. 감사합니다.
