[태양광AS] 태양광 발전정지 / 반전압 에러 / 태양광 접지저항

태양광 발전정지 / 반전압 에러 / 태양광 접지저항

안녕하세요. 태양광 윤대리입니다.

모니터링 중에 지속적으로 발전정지가 발생하는 사이트에 방문하였습니다.

반전압을 측정하였고, 또.. 접지저항계의 필요성을 다시한번 느끼게 되었습니다..



목차

1.현장점검

2.반전압 측정 및 원리

3.접지저항계 사용시 상황에 따른 예상 접지값

4. 조치 후 결과



---

1.현장점검

오늘 방문한 사이트는 모니터링으로 확인결과, 불규칙 발전정지가 발생해서 월 발전량이 140kWh 밖에 되지 않았습니다.

모니터링

방문결과, 접지문제로 확인되었는데요.

현장사진으로 설명드리겠습니다.



▽ 방문당시, 인버터는 정상가동 중이었습니다.

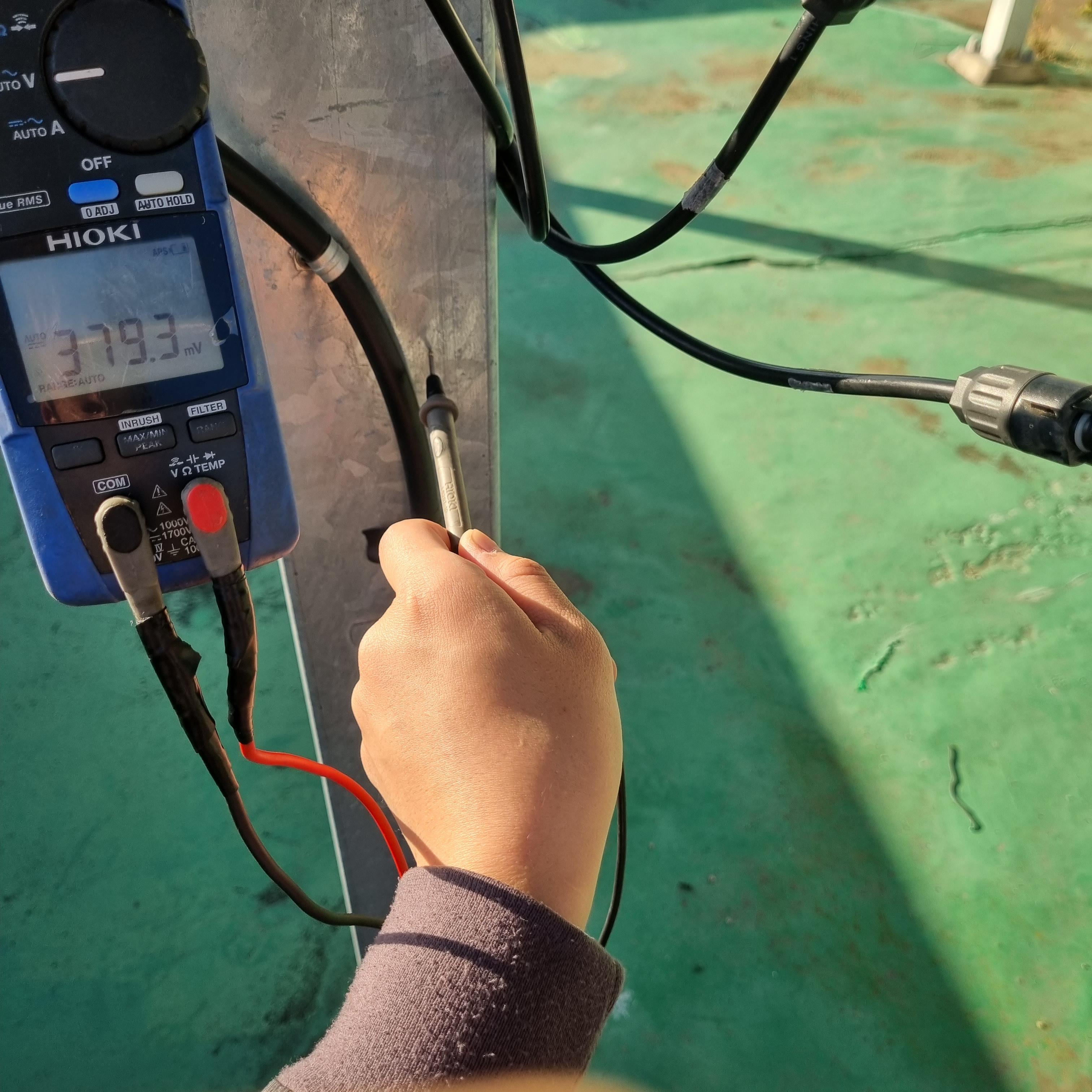

▽ 반전압 측정 시, 개방전압에 절반값이 측정이 되지 않았고, 최저전압은 1V 채 안되는 전압으로 확인되었습니다.

정상적인 경우에는, 반전압 측정이 정상적으로 확인되어야 하고,

최저전압은 (사이트 마다 다르겠지만) 최소 1~2V 이상은 측정됩니다.

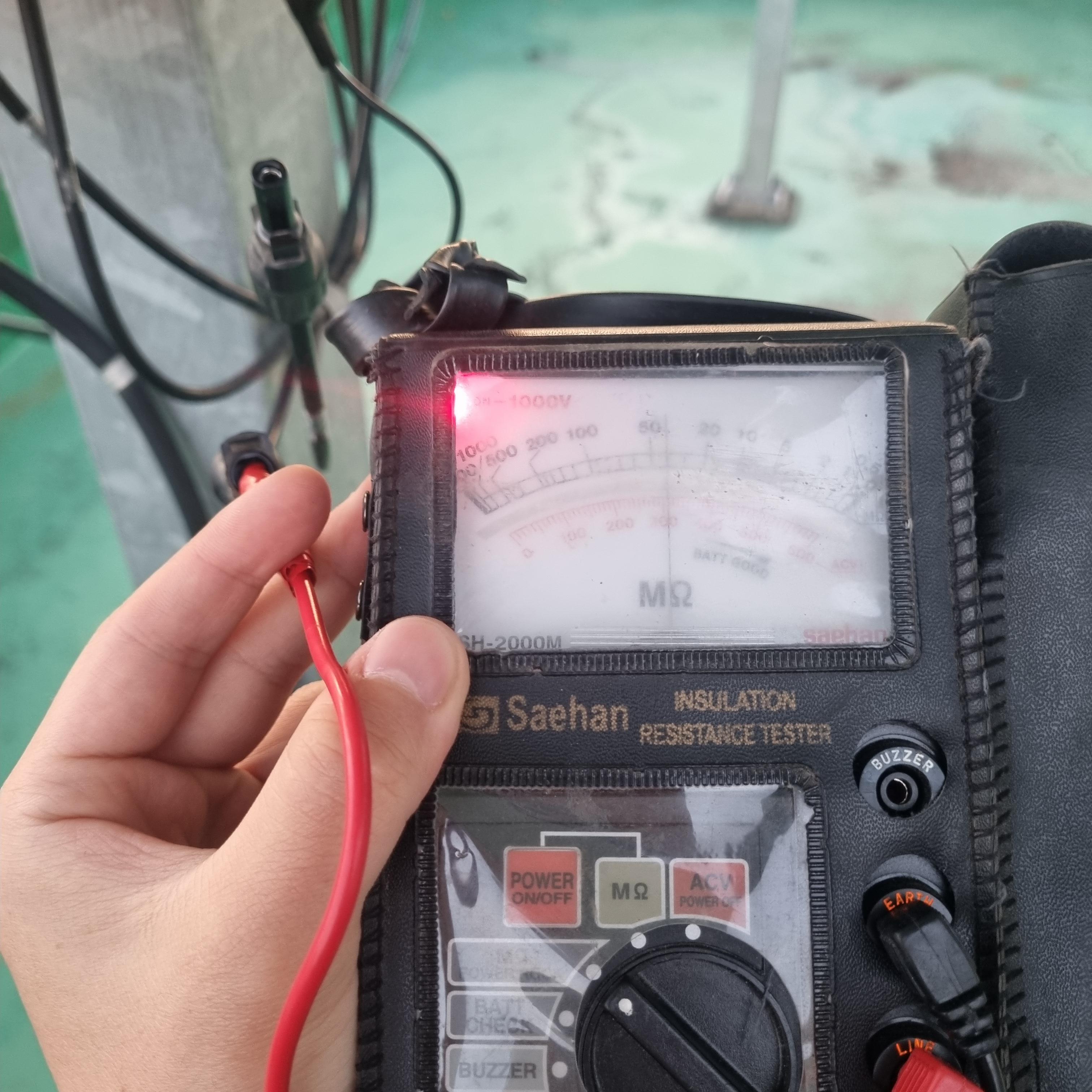

▽ 아날로그 절연저항계로 PV 절연 체크를 해보았습니다. 정상으로 확인되었습니다.

참고로, DC라인 절연 측정은 태양광 전용 절연저항계를 이용해야지 정확한 절연값을 확인할 수 있습니다.

아날로그 절연저항계로 측정하는 건.. 뭐.. 정확하진 않지만, 문제 구분은 가능합니다.

그리고, 일반 절연저항계로 모듈 전압을 측정하게 되면, 모듈 자체에 전압이 존재하기 때문에 기기품질저하를 초래합니다.

PV전용 절연저항계는 회사에 딱 하나 있습니다. :-)



▽ 절연저항계 측정결과, 집부하로 들어가는 라인에 절연에 이상이 있다는 것을 발견했습니다.

아날로그 절연저항계로 측정해보니, 0.1MΩ 정도가 측정되었습니다.

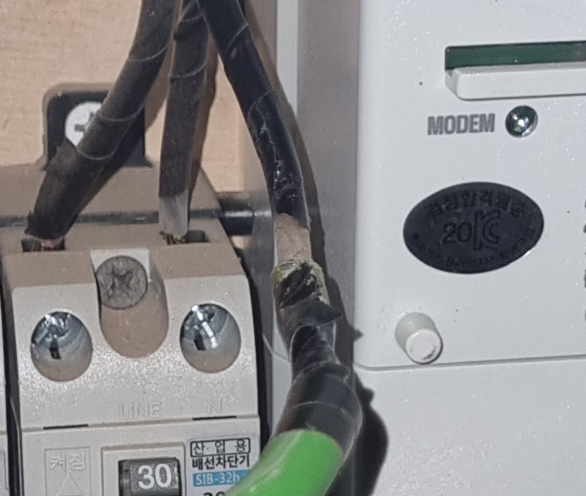

그리고 또 다른 문제점으로, 태양광의 접지선과 접지선 사이 이음이 불량한 상태로 확인되었습니다.



이 경우에는 접지저항계로 측정하면 어떤 문제인지 정확하게 확인이 가능합니다..만,

접지저항계도 저희 회사에는 하나밖에 없습니다..ㅠ_ㅠ





---

2. 반전압 측정 및 원리

[전기,전자] 태양광 반전압 / 반전압 측정방법 / 반전압 원리

[전기,전자] 태양광 반전압에 대해서 (현장체크)

반전압 관련해서 앞서 작성했던 블로그입니다. 참고하시면 이해하는데 도움이 될 것 같습니다.

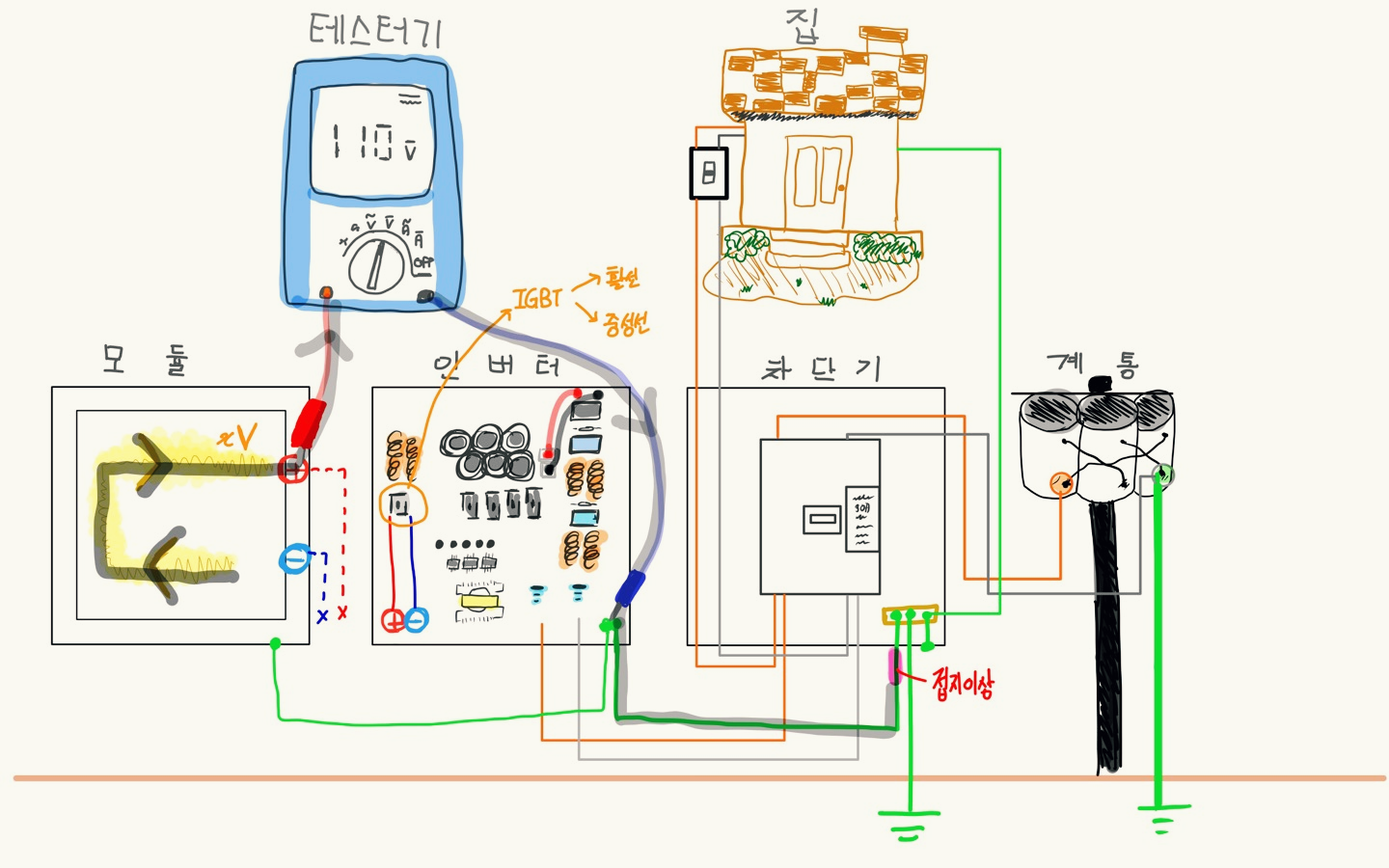

(1) 원인이 PV접지 불량인 경우

PV접지 불량으로 반전압 측정이 제대로 이뤄지지 않는 것이죠.

만일, 접지저항계가 있어서 PV AC라인 접지저항 측정을 시도해보았다면, 매우 높은 접지저항값이 측정되었을 것입니다.

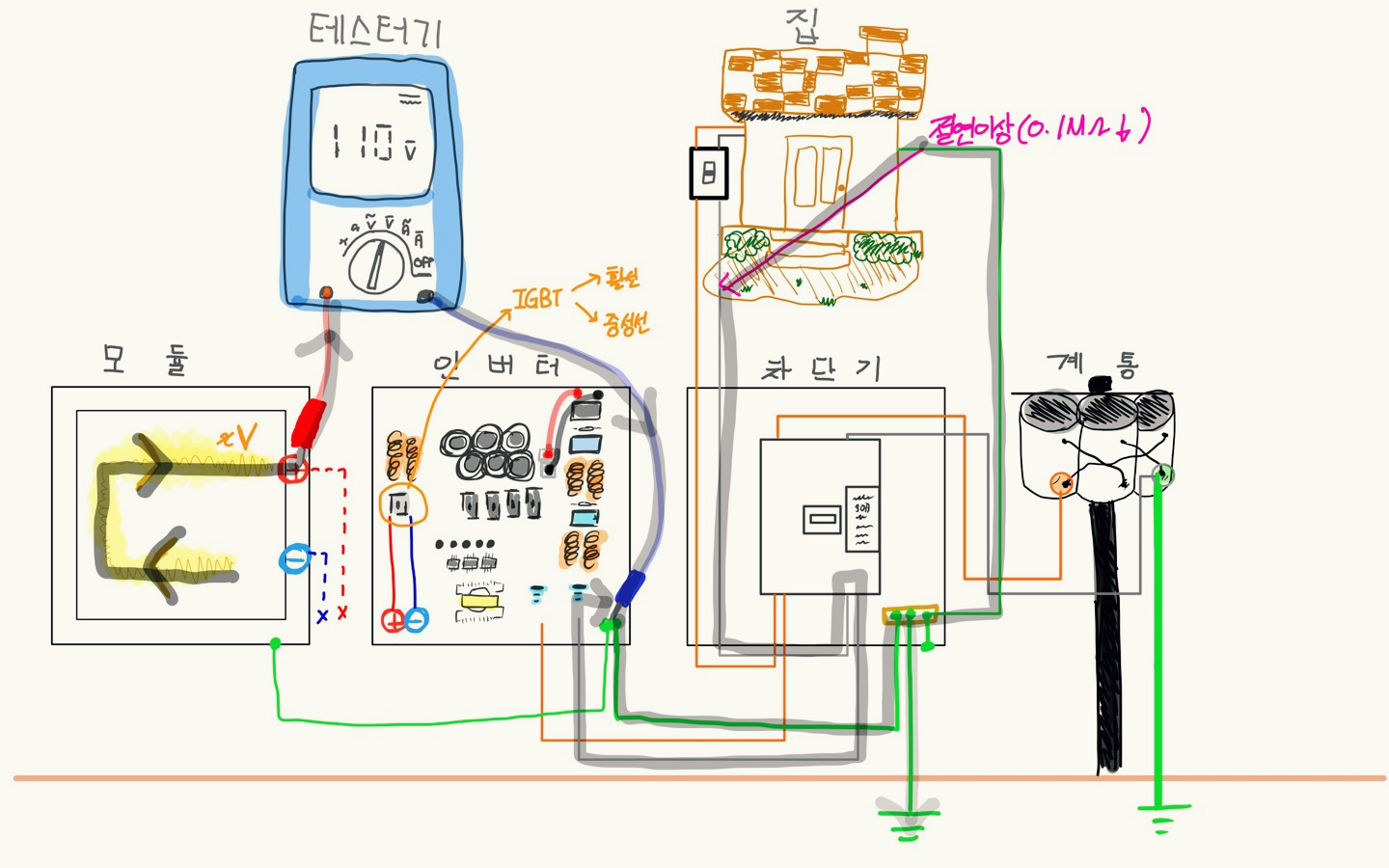

(2) 집 내부 절연이상이 원인이 경우

아래 경우도, 반전압 측정 시, 낮은 값이 측정될 것입니다.

만일 접지저항을 측정한다면 마찬가지로 매우 높은 접지저항 값이 측정되었을 것입니다.





---

3.접지저항계 사용 시, 상황에 따른 예상 접지 값

[장비,설비] 접지저항계 사용방법 / 접지테스터기 사용방법



(1) 정상적인 측정

정상범위 10-100Ω 이하



(2) 집 부하에 절연이 불량할 경우

아주 낮은 접지저항값이 측정됨. (정상, 비정상 확인불가)

절연저항계로 측정 필요.

즉, 부하가 여러개 병렬로 연결되어 있는 경우, 분리해서 측정하는 것이 정확.



(3)보호도체 접지 또는 대지접지 불량일 경우

아주 높은 접지저항값이 측정됨.



4. 조치 후 결과

조치한 내용으로는 접지선 이음 재작업이 전부였습니다.

게다가 접지저항계가 없어서.. 접지값을 비교할 수가 없었습니다..ㅠ

그리고 다음 주 월요일, 모니터링으로 발전상태를 확인해보았는데..

방문일 11월 7일 이후, 꾸준하게 정상작동하는 것을 확인할 수 있었습니다.



다행.

추가 이슈가 발생할 경우, 다시 기재하겠습니다!

---

이상으로 블로그를 마치겠습니다.

감사합니다.
