[태양광AS] 차단기 핀터미널 사용

핀터미널 사용 필요성

안녕하세요. 태양광 윤대리입니다.

태양광 한전차단기가 고장나는 원인 중 하나는 2차측 단자 열화가 있습니다.



애초에 불량으로 제작된 경우에는 별다른 방법이 없지만,

외부요인에 의한 고장은 최대한 예방해야겠죠?



저는 작업을 할 때, 2차측 결선에서 핀터미널 사용을 권장합니다.

두 개의 전선을 하나의 단자에 연결해야 하기 때문에, 마찰부위를 넓혀 저항을 줄이기 위함입니다.



▽ 아래 사진으로 이해하시면 좋을 것 같습니다.

태양광한전차단기의 1차측은 한전과 연결되어 있고, 2차측은 집과 태양광이 연결되어 있습니다.

태양광 한전차단기 2차측은 집과 태양광이 만납니다. 때문에 한 단자에 2개의 전선을 삽입합니다.

정상적으로 고정이 되면 발열이 발생하지 않지만, 삐뚤게 고정하거나

두개의 전선의 규격이 다를 경우에는 규격이 작은 쪽에서 빈공간이 존재하기 때문에 열화를 발생시킵니다.



첫째로, 결선할 때에는 같은 규격의 전선을 사용해야 합니다.

둘째, 한 단자에 두개의 전선을 연결해야 할 경우 핀터미널 사용을 권장합니다.

만일, 핀터미널이 없을 경우에는, 전선을 롱노우즈나 팬치를 이용하여 넓게 펴서 빈 공간을 최소화 합니다.

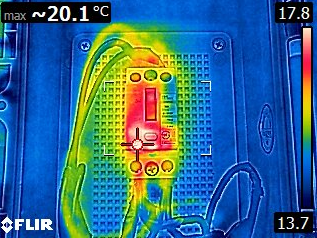

<핀터미널 사용 전>

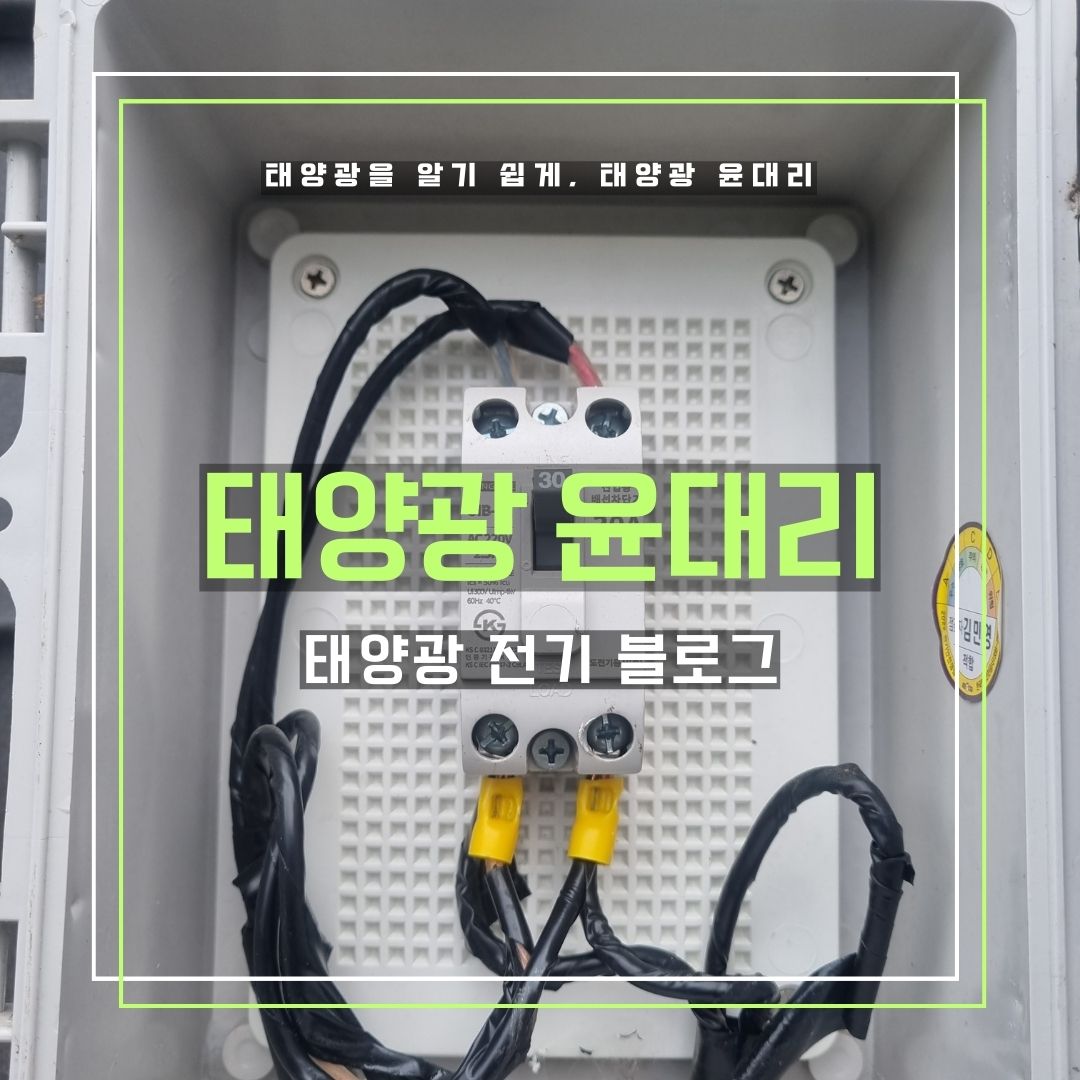

<핀터미널 사용 후>

<근데.. 항상 방문하면 차단기도 함께 교체하니깐.. 정확한 비교가 어렵네요 ㅜㅜ>



---

이상입니다.
