[자재,부품] 후렉시블 커넥터 사용방법 / 커넥터 연결방법

후렉시블 커넥터 사용방법 / 커넥터 연결방법

안녕하세요. 태양광 윤대리입니다.

오늘은 후렉시블 커넥터 사용방법에 대해서 간단하게 알아보겠습니다.





---

커넥터 연결방법

STEP.0

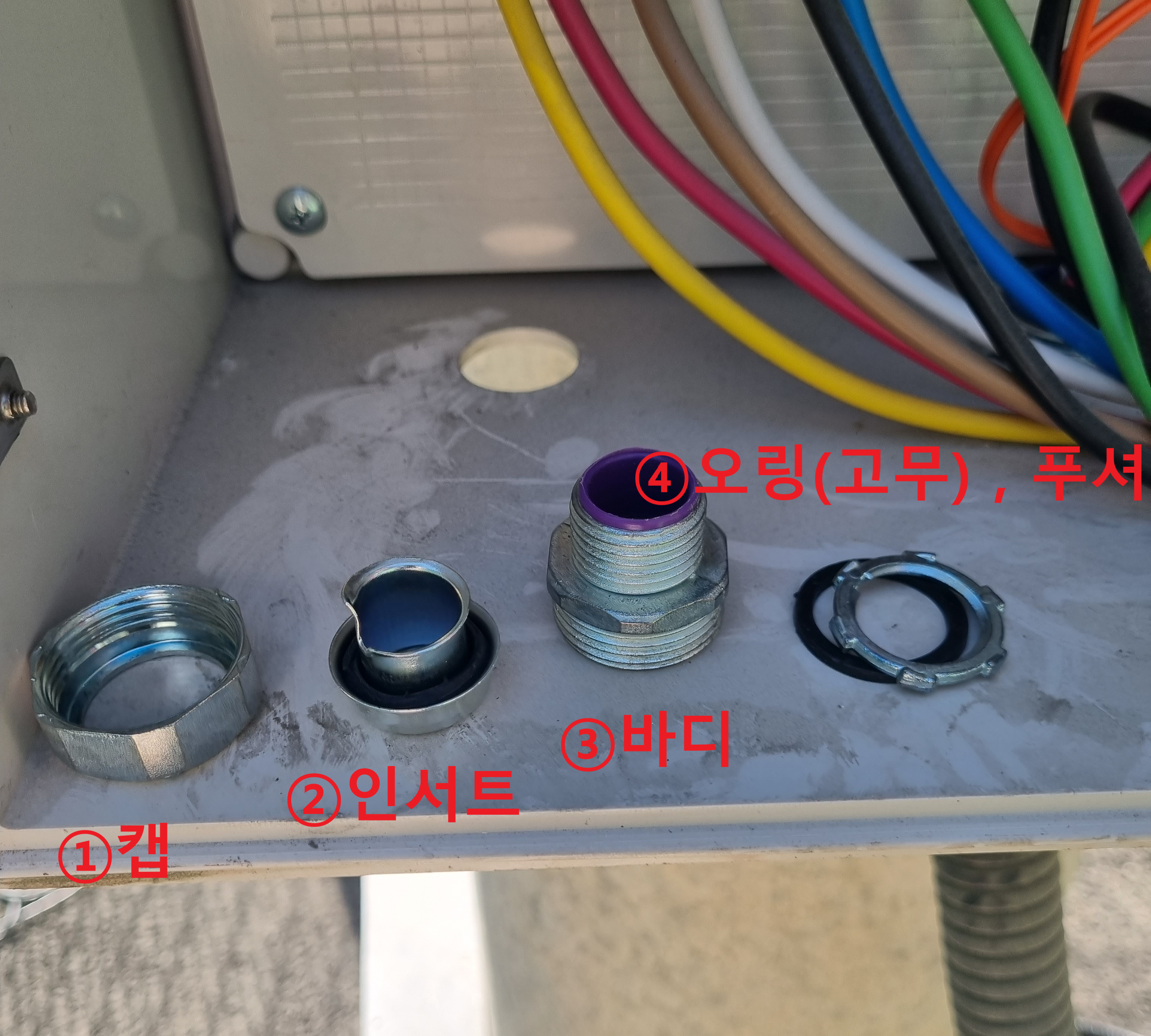

자재 설명

1.캡   //   2.인서트   //   3.바디   //   4.오링(고무), 푸셔





STEP.1

1. 캡을 넣는다.

2. 인서트를 끼운다.





STEP.2

3. 바디를 연결한다.





STEP.3

전선관 규격에 맞는 홀커터(홀쏘)를 구입하였습니다. (저는 16mm를 이용했습니다.)

전동드릴에 홀쏘를 연결하여 계량기함에 구멍을 만들었습니다.





STEP.4

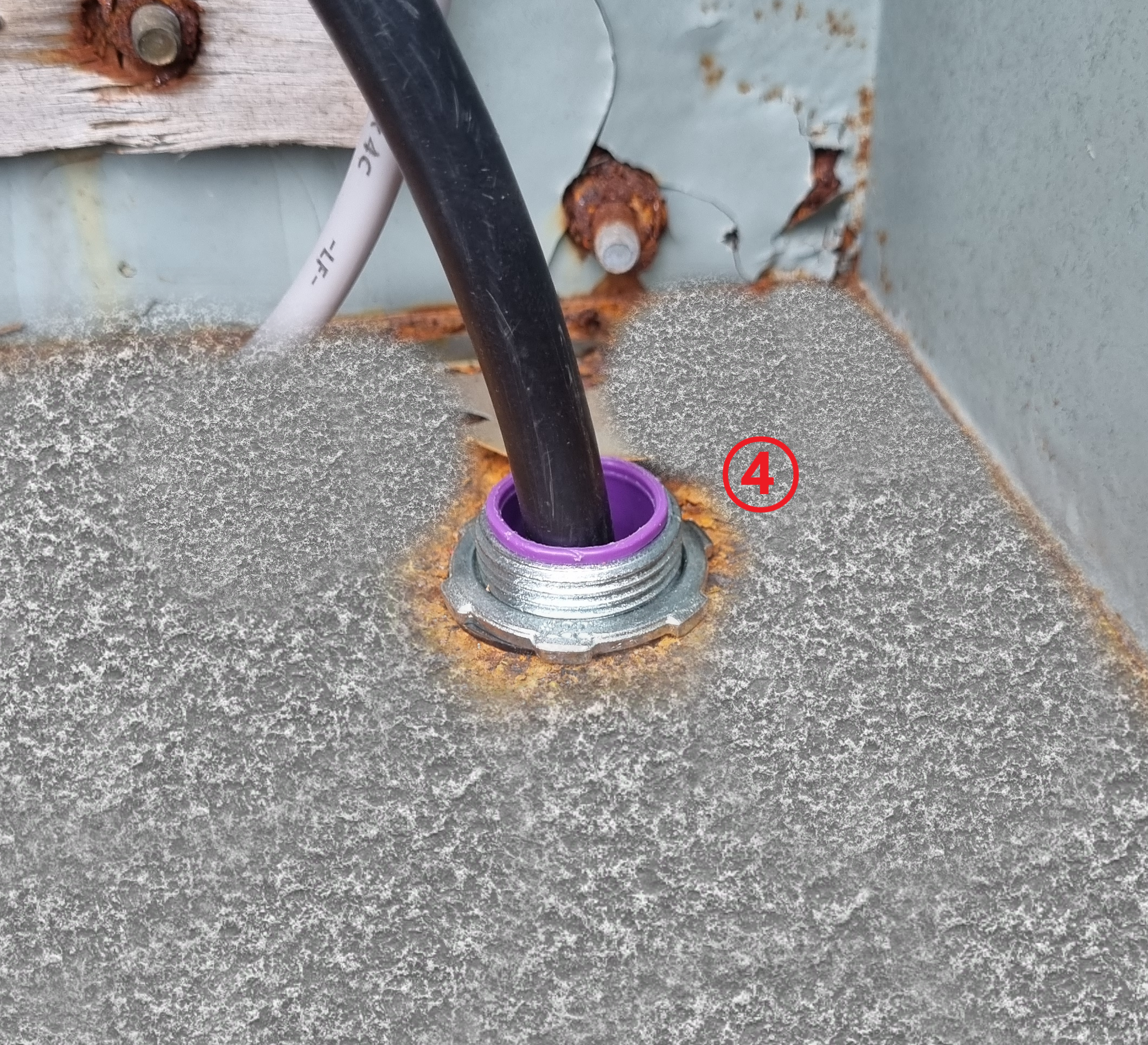

4. 오링(고무)  , 푸셔 순서로 고정해 줍니다.





작업 끝.

간단하죠?





---

이상으로 블로그를 마치겠습니다.

감사합니다.
