여름철 태양광 발전정지, 온도 상승으로 인해

안녕하세요. 태양광 윤대리입니다.

오늘은 간헐적 발전정지 사이트에 방문하였는데요.

원인은 과전류로 인한 발전정지였습니다. 방문했던 사진과 함께 보시죠.

---



23년 7월 -일, 무더운 한 여름이었습니다..

모니터링으로 간헐적 발전에러 사이트를 발견하고 당일 방문하였습니다.

현장에서는 정상발전 중이다가도, 'Auto Stop' 이라는 오류코드와 함께 발전이 정지되었습니다.

​

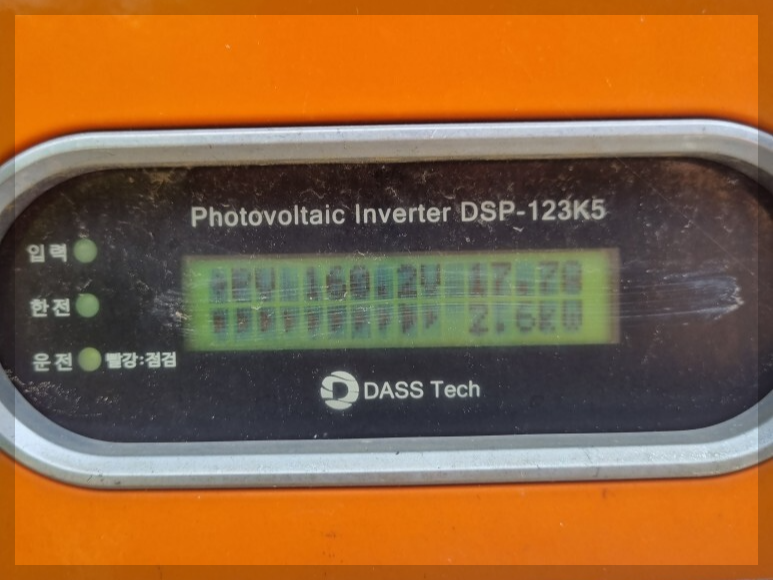

▽ 출력 2.6kW, 전압 160.2V, 전류 17.7A 가 확인되었습니다.

간혹 인버터 내부 션트나, 메인보드 오류로 과전류, 과전압으로 트립되는 경우가 있는데, 이 경우는 아닌 것 같습니다.

실제 테스터기로 측정해본 결과 정확히 일치했습니다.

​

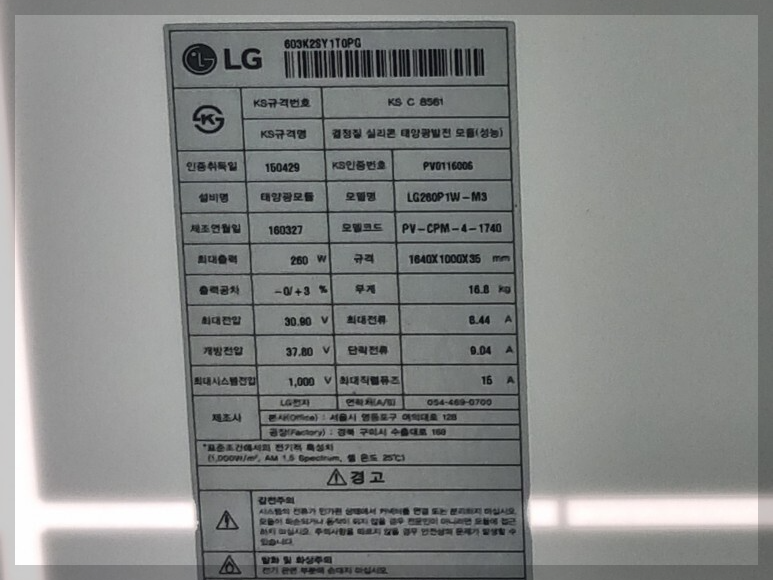

▽ 모듈스펙은 아래와 같았습니다.

먼저 전류를 비교해보겠습니다.

동작전류 8.44A , 단락전류 9.04A 로 확인됩니다.

2회로 구성이기에 PV 전류를 구하려면 x2를 해주면 됩니다.

따라서, 동작전류는 16.88V , 단락전류는 18.08V를 예상할 수 있습니다.



다음, 전압을 비교해 보겠습니다.​

동작전압 30.9V , 개방전압 37.8V로 확인됩니다.

모듈이 총 12개에 2병렬로 구성되어 있으므로 x6을 해주면 됩니다.

따라서, 동작전압 185.4V 개방전압 226.8V를 예상할 수 있습니다.



그럼 실제 출력값과 비교해보겠습니다.

전류는 동작전류보다 높은 17.7A, 전압은 동작전압보다 낮은 160.2V 였습니다.

​

이를 통해 추측할 수 있는 점.

주변온도와 일사량이 높아지면, 전압은 떨어지는 반면 출력은 증가합니다.

그렇게 되면 동작전압은 계속해서 떨어지고, 그만큼의 양을 전류로 전달되는 것이죠.

└궁금증해결) 모듈 온도가 증가하면 전압이 떨어지는 이유는?



오늘과 같은 무더운 여름날, 인버터에서 오류가 발생할 수 있습니다.

일사량이 높고 주변온도가 높으면, 기준치 이상으로 전압이 감소하고, 전류가 증가할 때가 있습니다.

분명 인버터 정격전류 내로 확인된다 하더라도, 이러한 비이상적이 경우 불규칙적으로 에러가 발생할 수 있습니다.

경험상, 이 에러는 대부분 다쓰테크 3kW인버터 중 K5모델에서 발생하였습니다.

​

이상으로 마치겠습니다.

짧은 글 읽어주셔서 감사합니다.
