아파트 삼상 인버터교체 및 통신작업

안녕하세요. 태양광 윤대리입니다.

모니터링 중 발전정지가 발생된 아파트에 방문하였습니다. (2023. 03. 07)



상결함으로 인한 발전정지로 확인되며, 외부적인 요소는 문제가 없었습니다.

​문제가 되는 인버터가 총 2대였고, 모두 점검 및 교체를 진행하였습니다.

목차없이 작업 순서대로 기록하였습니다

---

1) 에러확인 및 점검진행



하나의 인버터는 상결함 에러가 확인되었고, 하나는 디스플레이가 완전 고장이 생겼습니다.
동시에 두 인버터 모두 별도 통신에러가 발생한 것으로 보아,
낙뢰에 의한 영향으로 기기결함이 발생한 것이 아닐까하는 추측이 있습니다.





2) AC 차단기를 개방시킨 후, 작업시작





3) 인버터 해체 후, 브라켓 해체

DC, AC 커넥터를 먼저 분리한 후, 인버터, 브라켓 순으로 해체합니다.

AC커넥터를 분리할 땐, 반드시 계통 차단기를 OFF한 후 작업해야 합니다.

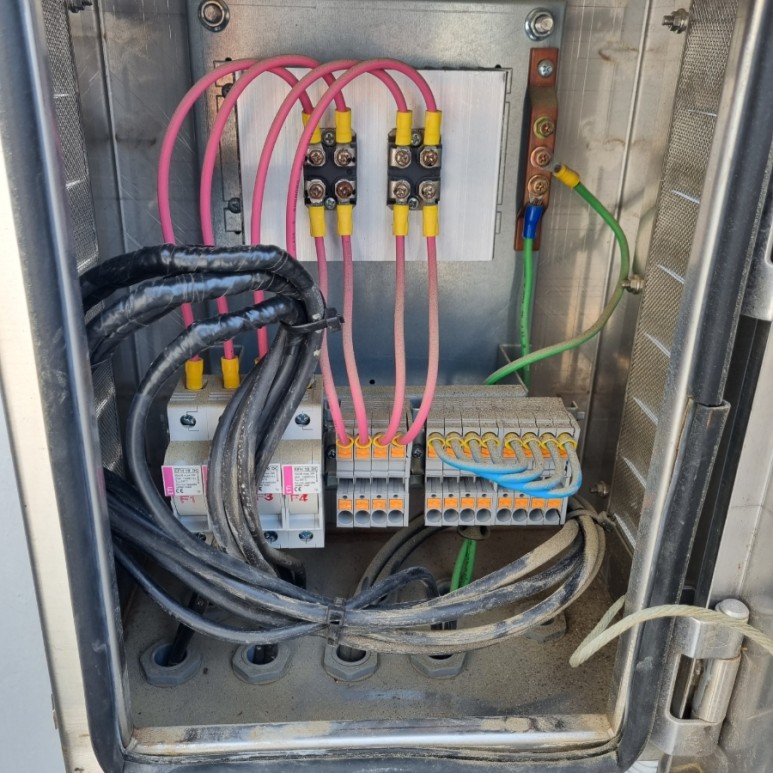

4) 접속반 내 이음처리

설치할 인버터는 접속반 내재형이므로, 기존 설치되어 있는 접속반은 거치지 않습니다.

퓨즈, 다이오드를 거치지 않고 슬라브로 전선간 이음처리를 해줍니다.




5) DC , AC 커넥터 연결

DC커넥터야 단순하지만, AC커넥터는 조심할 필요가 있습니다.
아래 사진처럼 4가닥을 단자에 접속하기 편하도록 펴주고, 사이드는 구부려 줍니다.
그렇게 되면 일반적으로는 완전한 수평은 아닐 겁니다.
수평으로 펴주면 양쪽 두 가닥이 짧아지기 때문에, 가운데 전선을 잘라주어 수평을 맞추어 줍니다.
그렇지 않으면 작업 중이나 실사용 중, 측면에 위치한 전선에 큰 장력이 생겨 전선이 탈선되는 경우가 발생할 수 있습니다.

L1, L2, L3, N, PE 순으로 연결합니다.

AC커넥터 작업된 사진입니다.




6) 통신선 연결 및 RTU 통신작업

6-1) RS485선 이음 후, 인버터 접속
RTU에 사용되는 제조사 RS485선(검정색 피복)에 기존 UTP선(회색 피복)을 연결합니다.
제조사 RS485선에서 485선 빨간색이 양극(+), 검정색이 음극(-)입니다.

작업된 통신선은 COM OUT에 연결해 줍니다.



6-2) 인버터 어드레스 설정

통신 RTU에 인버터 어드레스를 부여합니다.

인버터 한대만 통신 RTU에 접속한다면 굳이 어드레스를 부여할 필요는 없지만,

현재 총 2대의 인버터를 하나의 RTU에 접속해야 하므로, 어드레스 부여는 필수입니다. (충돌방지)



첫번째 버튼(상향)과 네 번째 버튼(ESC)를 5초간 눌러줍니다.

이후 ID설정을 눌러주면 어드레스 변경창이 뜹니다.





6-3) RTU 통신작업
기존 설치된 RTU와 통신허브입니다.
아파트는 체인방식으로 통신을 연결할 수 없기 때문에, 각각의 동에 설치된 인버터에서 통신선을 끌어온 후,
한 곳에서 통신을 연결하는 스타방식으로 진행합니다. 그 때 통신허브를 사용해서 RTU에 연결해 주어야 합니다.



이전에 설치된 인버터는 타사 제품이기 때문에, 같은 RTU를 공용으로 사용할 수 없습니다.

정확하게는 프로토콜이 다른 제품끼리는 호환이 어려운데요.

일반적으로는 타사 제품이나, 같은 제조사 제품이더라도 모델이 다를 경우 모두 프로토콜이 다릅니다.

대안으로는 RTU를 별도로 사용하거나, 듀얼모드가 가능한 RTU를 사용해야 합니다.


또한 예전 인버터는 개별 프로토콜을 사용하지만, 요즘에는 대부분 인버터가 램스를 사용하기 때문에, 램스가 호환되는 통신 RTU를 사용해야 합니다.

그래서 새 RTU(2200N)를 설치하였습니다.
이번에 설치한 RTU 모델은 듀얼모드 제품입니다.
연결은 간단합니다. 통신허브 거치지 않아도 관계 없습니다.
두쌍의 통신선을 하나의 485포트에 병렬로 연결해도 되고, 각각 다른 485포트에 끼워도 됩니다.



+) RTU 설정

2200N모델을 사용하는 이유도 이번에 RTU 펌웨어 업그레이드를 해서,

이번에 교체한 금비전자 ST20K모델을 호환할 수 있기 때문입니다.

메뉴 > 제조사 설정 > 금비전자

메뉴 > RTU config > rems p

금비전자 인버터 펌웨어설정은 rems p로 통일합니다. (삼상은 rems p 단상은 rems p1)

; 마지막 RTU설정은 확실하지 않습니다. (기억이..)

; 모니터링 RTU 담당자와 통화해보면 알 수 있습니다.

​

7) 작동확인

모니터링 상에 정상으로 수신되는지 확인하면 작업은 마무리됩니다.




이상으로 포스팅을 마치겠습니다.
감사합니다.
