[태양광AS] 모듈 회로 변경

모듈 회로 변경

22년 12월, 영동군 태양광 발전소에 O&M 목적으로 방문하였습니다.

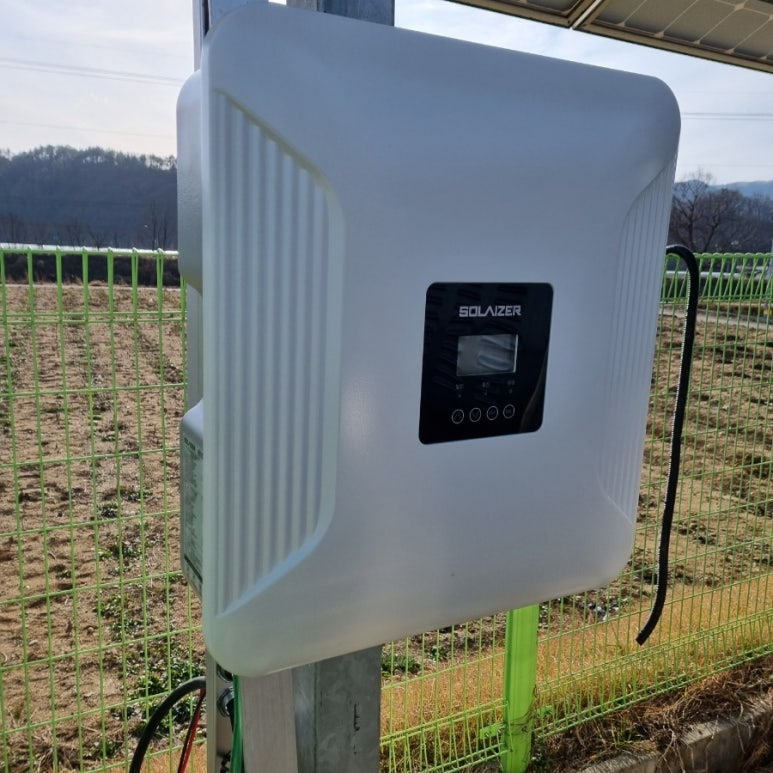

인버터 교체가 필요한 현장입니다.

스트링의 전압이 낮아, 회로변경과 인버터교체를 동시에 진행해야 하는 사이트입니다.​​



인버터가 고장났으면 인버터만 교체하면 될 것이지 왜 회로변경을 해야할까?

  > 정격전압을 맞춰주기 위해서 입니다.

더 정확히는 MPPT전압범위를 맞추기 위해서죠.

기존 인버터의 정격전압이 400v라고 가정하면,

현재 모듈은 13직렬로 이루어져있고 모듈 하나의 동작전압은 30v정도.

어림잡아 400v이다. 어느정도 정격전압 근사값에 해당합니다.

​

그러나 요즘 발전용 인버터는 보통 정격전압이 550~600v정도인데요.

그럼 400v정도의 pv전압이 인가되면 작동하지 않는가? x.

작동합니다.

​

동작전압은 정격전압보다 한참 낮은 300v정도이기 때문에 작동하는데 이상은 없습니다.

그러나 효율을 높이기 위해서는 정격전압 근사치에 맞춰주어야 합니다.

비교를 해보자면, 대부분의 가정용 설비의 정격전압은 220v이지만 150v에서도 동작합니다.

단지 효율이 떨어질 뿐입니다.



두번째로, 꼭 정격전압의 근사치가 아니더라도 최소한 MPPT 범위 내로 맞춰주어야 합니다.

총 39ea이므로 회로변경을 할 경우 19직 20직으로 총 2회로로 구성할 예정입니다.​​

​

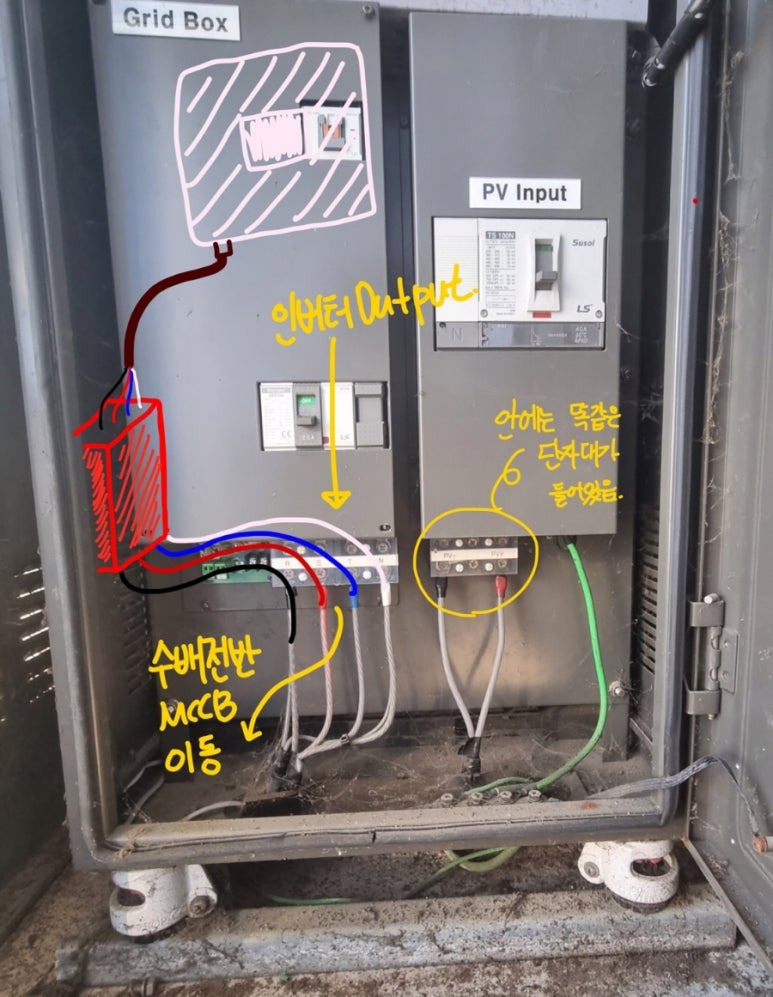

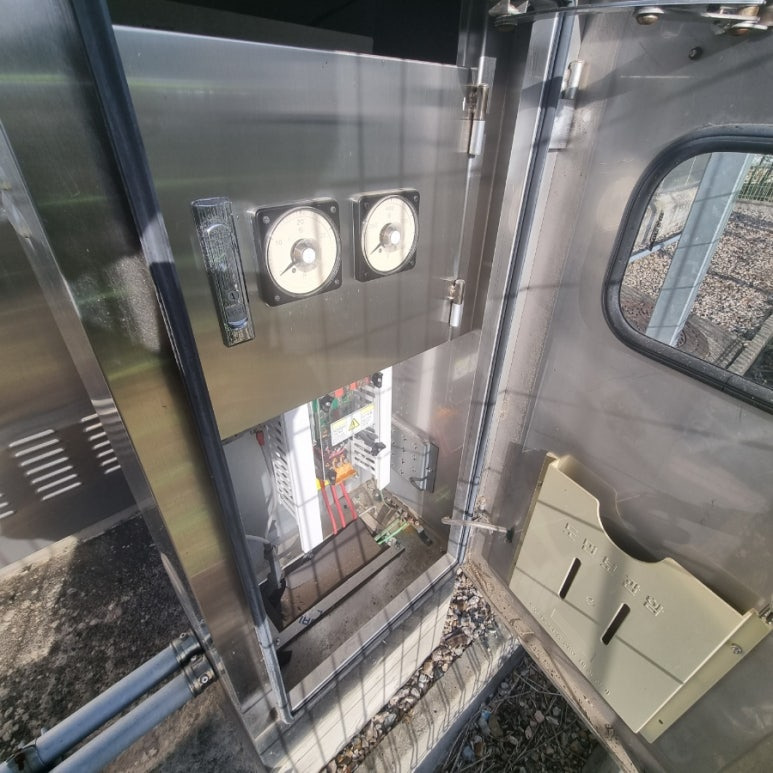

기존 인버터함 & 인버터







ac간선은 수배전에 연결되어 있기 때문에 활선상태

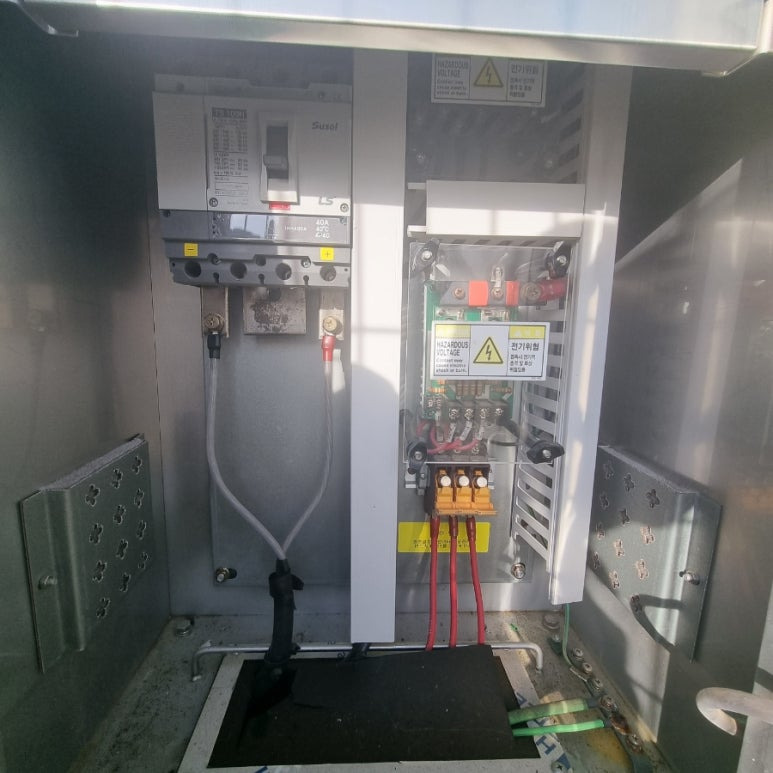

접속반 내재형 인버터를 설치하기 때문에, 이 접속반은 의미가 없습니다.

접속반 퓨즈단자를 보면 3회로로 구성됨을 확인할 수 있었습니다.







 3열 13행을 2회로로 변경해야합니다.



"어떻게 간선을 따서 2회로로 만들지?"

처음 회로변경을 할 때 참 고민했습니다..



하다보니 느낀 건,

13행에서 20행을 만드는건 쉽습니다.

20행에서 13행을 만드는게 좀 더 까다롭습니다.

​

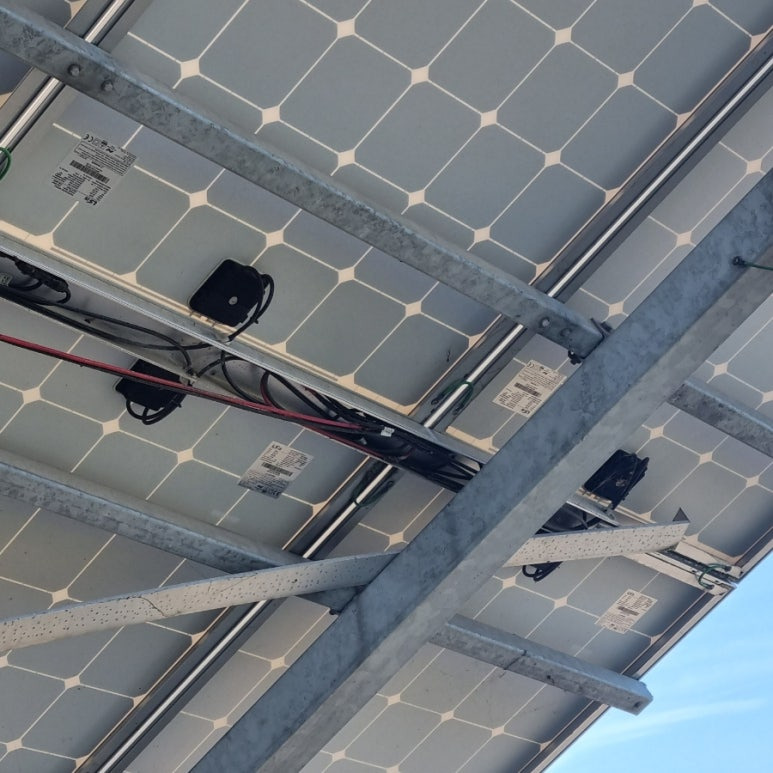

간선위치와 덕트위치만 파악하면 됩니다.

(접속반에서 먼쪽부터 묶어 들어오면 된다)

도움은 안되지만 참고! (분홍색형광팬)







<작업 사진>

플랙시블커넥터 연결 28mm

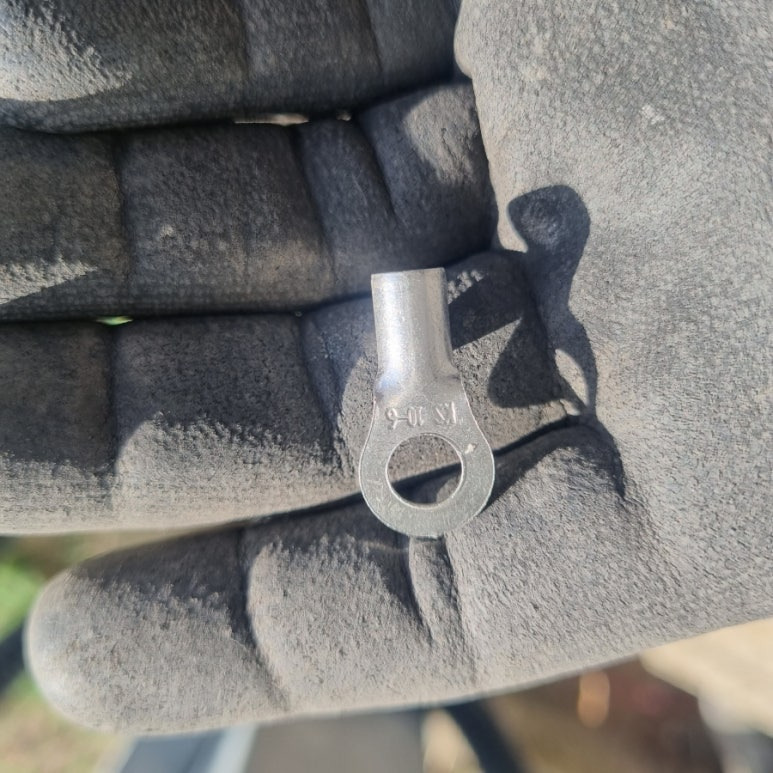

터미널에는 숫자 두개가 적혀있는데,

처음은 접지 스퀘어규격, 두번째는 홀 크기



​

rs485는 1번 구멍이 적, 2번 구멍이 흑.

적색에 빨간계열 2가닥(반줄포함 4가닥) 연결, 흑색에 파란계열 2가닥(반줄포함 4가닥) 연결.​

​

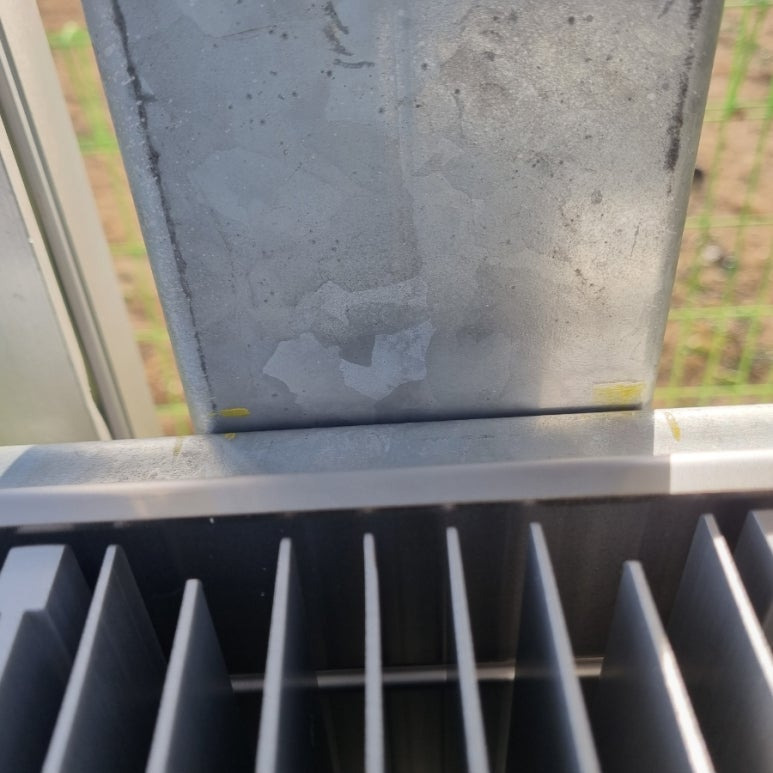

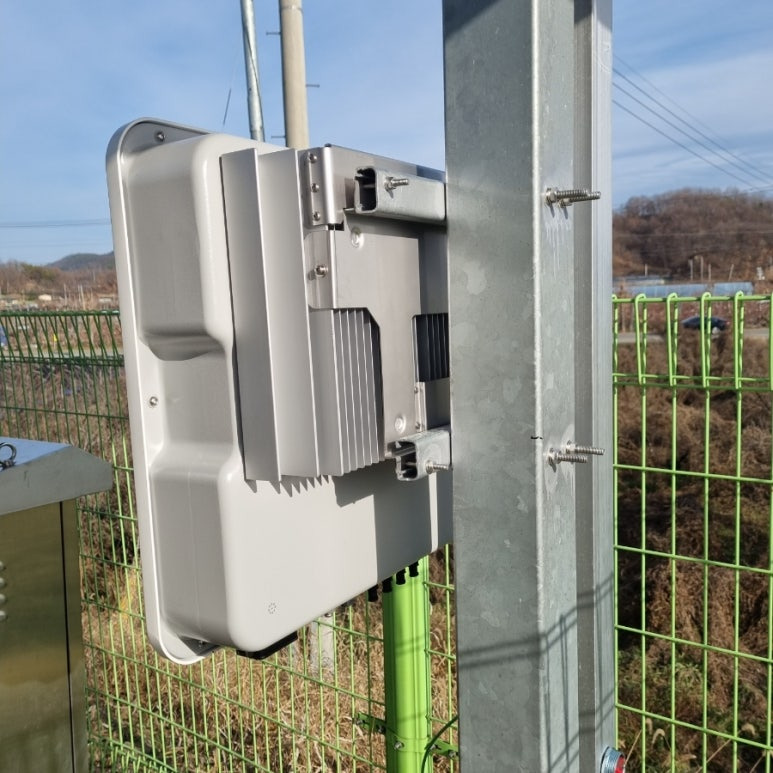

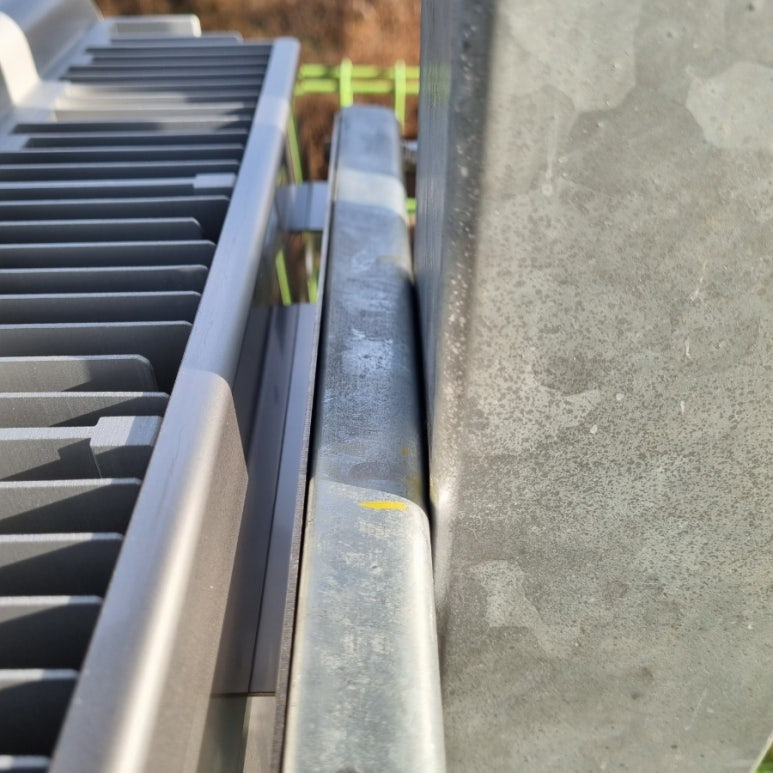

작업 시, 마카를 이용해서 수평을 맞추면 됩니다.

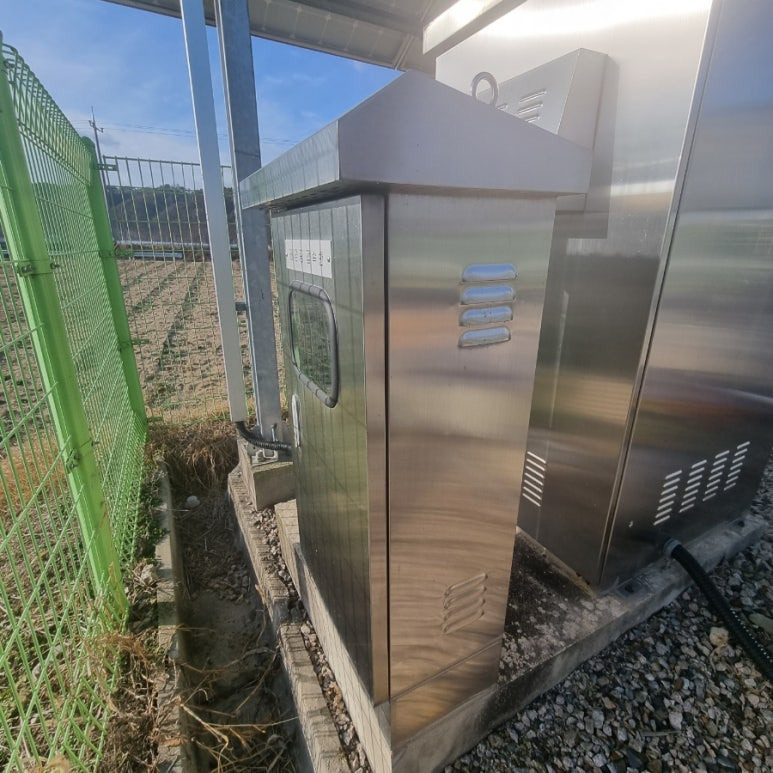

단자박스입니다.

교류 간선을 슬리브로 찝어서 연결하기보다는, 깔끔하게 단자대와 컨트롤박스를 이용했습니다.







전압,전류,접지 측정하고 마무리

전압, 전류 측정 > 정상



접지전압 측정 > 0.8v, 정상



접지저항 측정 > 특 3종은 10옴 이하, 현장은 5.5옴

​





---

이상입니다.
