[태양광AS] 태양광 발전소 채널이상

태양광 발전소 채널이상

23년도 1월 제주도 태양광발전소 전수검사 중 채널이상이 확인되어, 조치한 내용을 공유드리려 합니다.

간단하게

1. 점검

2. 조치과정

3. 조치 후 점검

순으로 작성 해두었습니다.

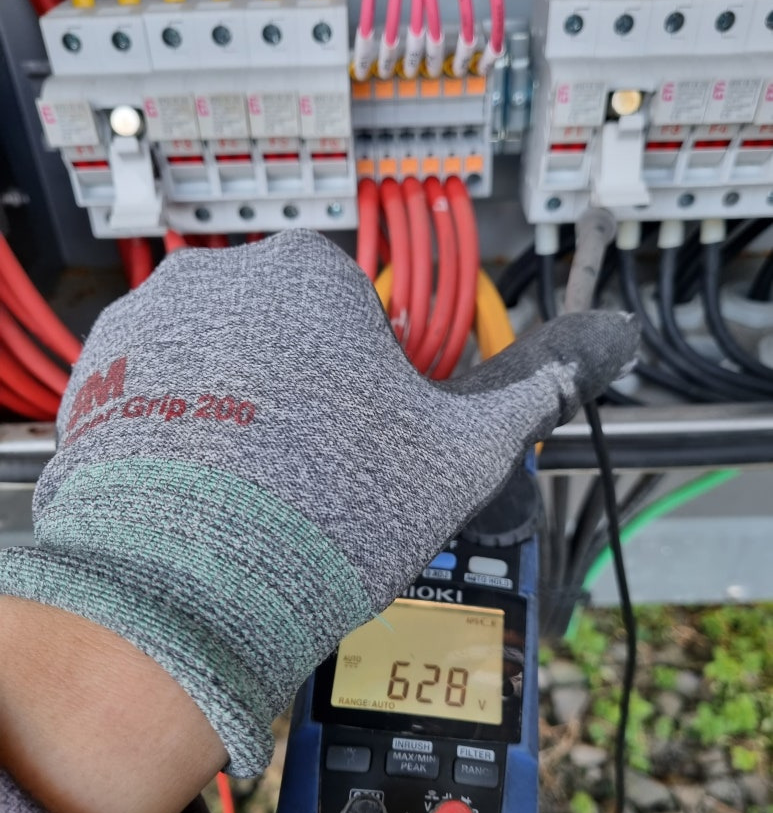

전압, 전류 체크 중에 단선이 확인되었습니다.

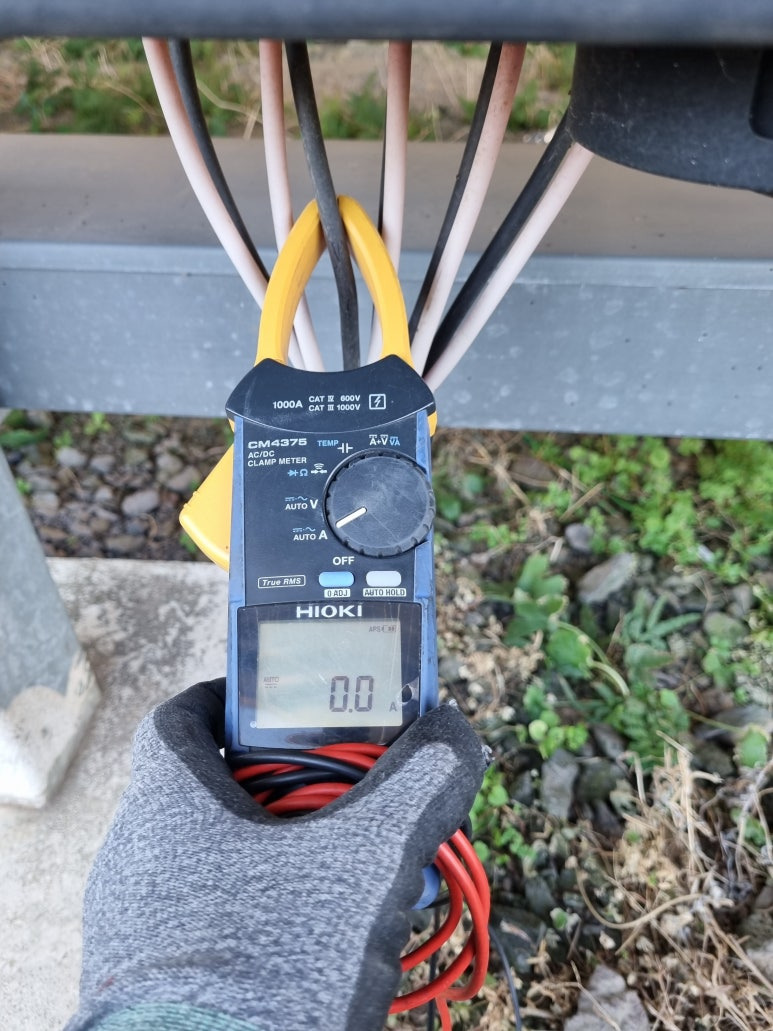

1) 우선, 단선된 회로를 찾았습니다.

(회로 결선도가 없었기 때문에 일일이 전류를 찍어보았습니다. 드론만 있었더라면 편했을텐데..)

2) 해당 회로에서 커넥터, 전선 소손 여부를 확인하였습니다.

(육안으로 확인해 보았을 때, 외관상 문제되는 부분은 없었습니다.)

3) 간선 도통확인

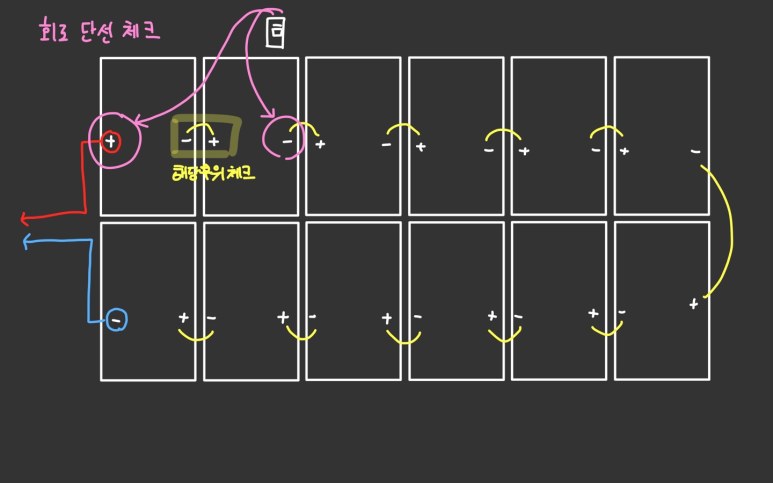

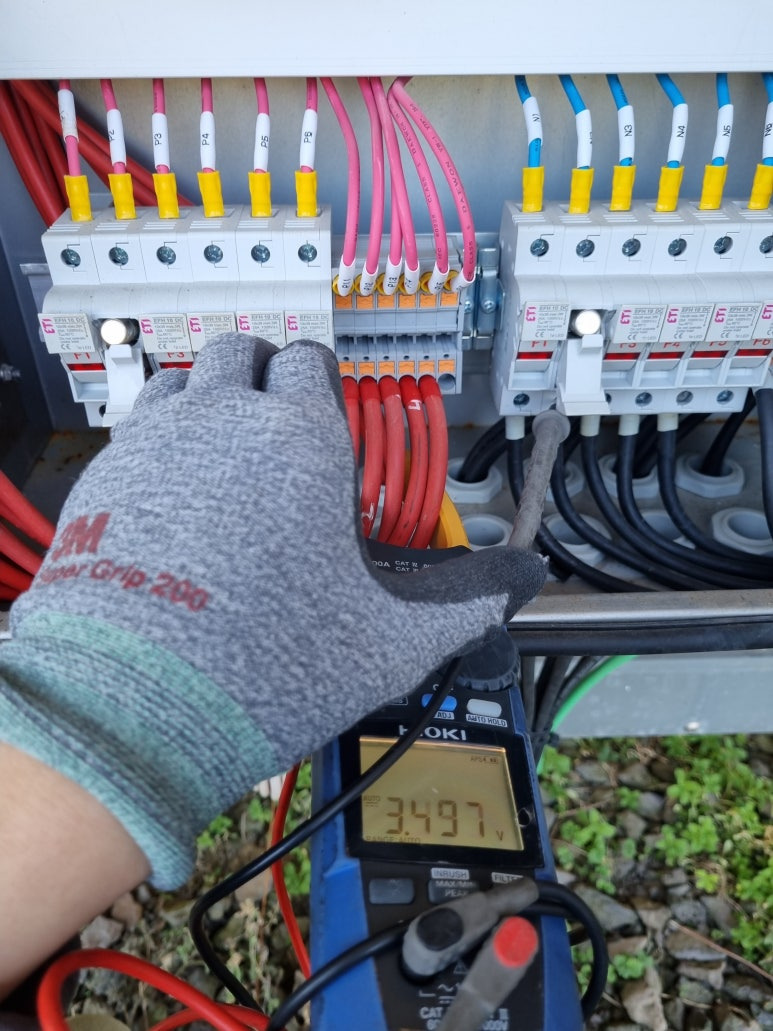

아래 처럼 스트링의 +,- 간선을 테스터기에 연결해서 도통테스트 진행 하였으나, 도통은 정상적으로 되는 상태.

4) 여기까지 문제가 발견되지 않는다면, 개별적으로 모듈 회로를 확인해 보아야 합니다.

MC4 커넥터에 소손이 발생할 경우, 도통은 되지만 전압-전류가 발생하지 않는 경우가 더러 있습니다.

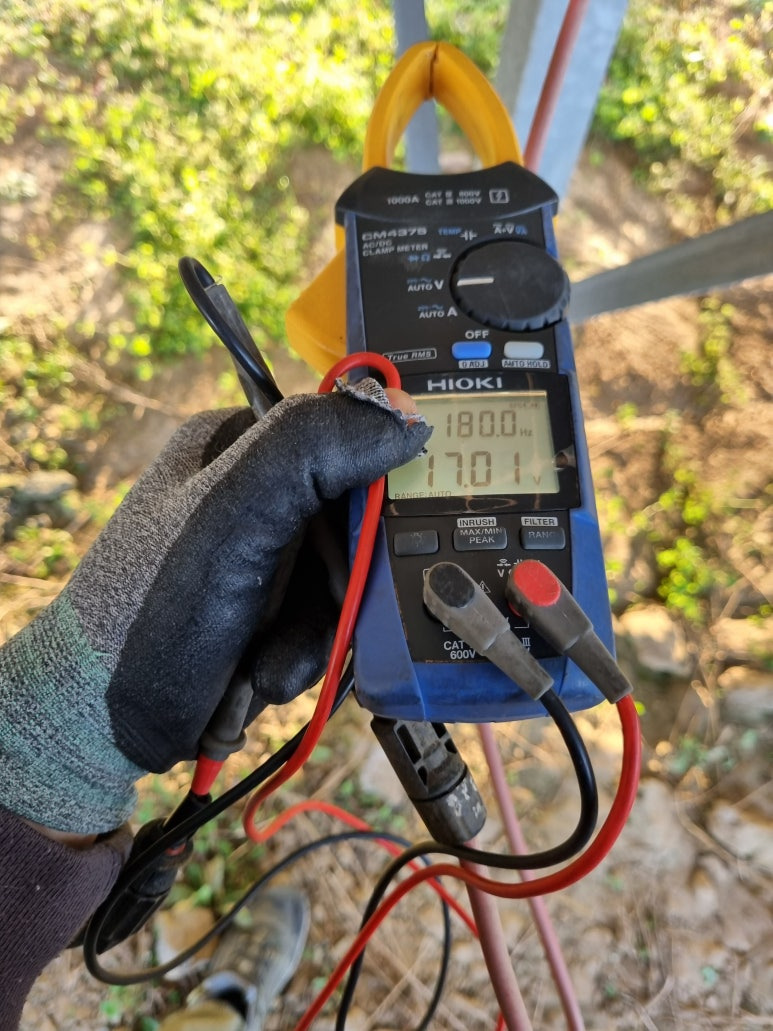

▼ 이런식으로 +, - 결선 부분을 차례로 체크했습니다.

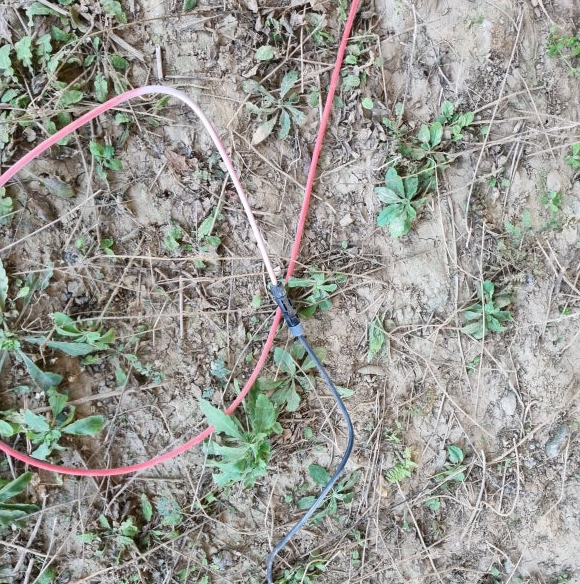

▼ 그랬더니 전압이 뜨지않는 커넥터를 발견하였습니다. 외관으로는 아무렇지 않아서 확인이 어려웠네요.

커넥터 교체 후 정상작동을 확인하고 마무리 하였습니다.

이상으로 블로그를 마치겠습니다.

감사합니다.
