[태양광AS] 태양광 발전정지, 누설조치

태양광 발전정지, 누설조치

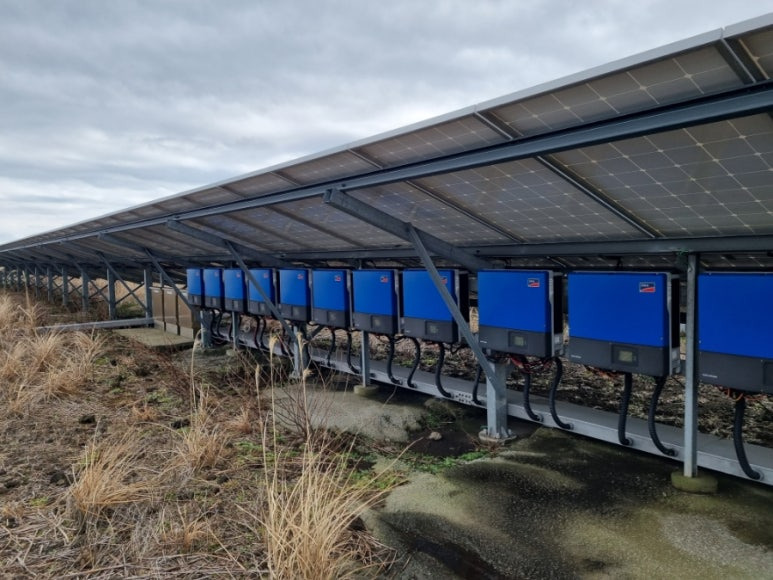

23년 2월, 제주시 태양광 사이트에 방문하였습니다.

이슈는 절연문제로 인한 발전정지였구요.

모니터링으로 확인했을 때, 날씨가 습할 때마다 발전정지가 발생하는 사이트였습니다.

​

문제가 발생하는 인버터는 5번 인버터로,

몇 번 회로에 누설이 발생하는지를 확인하고, 해당 회로를 집중적으로 점검할 예정입니다.



1. 전압, 절연측정

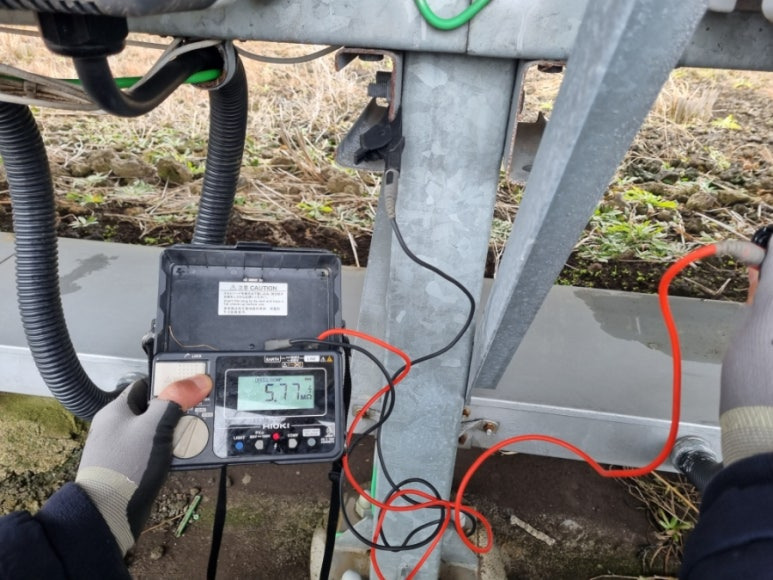

5번 인버터에 연결된 DC선로의 전압, 절연을 측정하였고 모두 정상으로 측정되었습니다.

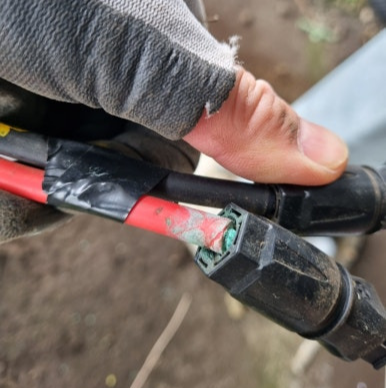

그런데, 측정을 위해 MC4 커넥터를 분리하는데 커넥터 중 한 곳에 전기부식이 확인되었습니다.





흠.. 이게 원인일 것 같은데.. 전기부식된 커넥터를 조치하고 절차대로 진행하였습니다.

​

우리는 다음과 같은 절차로 진행하였습니다.

   1. 5번 인버터의 몇 번 채널이 절연이상을 일으키는지 확인한다.

   2. 문제되는 해당 회로를 찾았다면 해당 회로에서 문제를 찾는다.

   3. 문제를 발견하지 못할 경우, 결선과 배선을 새로 작업할 예정이다.

​

​

5번 인버터에는 5 스트링으로 구성되어 있었습니다.

5번 인버터의 회로를 1~4, 6번 인버터에 1채널씩 삽입하였습니다.



이후, 절연이상이 발생했던 습기많은 날이 되면,

문제되는 회로가 이상을 야기할 것이고, 그렇게 문제되는 회로를 찾을 수 있다.

​



​

작업이후 2주간 경과를 지켜보았으나 발전정지가 발생하는 인버터는 없었습니다.

그날 발견한 전기부식이 원인인 것으로 판단되었습니다.













---
