[태양광AS] 태양광 지속 트립, 태양광 차단기 고장!?

태양광 지속 트립, 태양광 차단기 고장!?

안녕하세요. 태양광 윤대리입니다.
자가소비형 태양광발전소에 문제가 발생하여 현장 방문하였습니다.
(증상 : 태양광 차단기가 트립된 상태로 복구 불능)


목차

1. 현장방문
2. 데이터 확인
3. 조치 방향
4. 결과


---

1. 현장방문

▽ 현장을 확인하였을 때, 기존 자가소비형 태양광과는 조금 다른 구조로 결선되어 있었습니다.
결선과 관련된 내용은 별도로 기록될 예정입니다.


▽ 태양광 분전반 내부입니다.
역시나 아래 표시된 태양광 분전반 메인차단기가 올라가지 않았습니다.
(아래 사진은 조치 후에 찍은 사진이어서 차단기가 올라가 있습니다.)


▽ 우선 단순 차단기 문제인지, 계전기가 동작하여 트립되는 것인지 확인해 보아야 합니다.
아래 사진에 위치하는 태양광 계통 차단기를 내린 후, 계전기와 차단기 사이 신호선을 (단자대에서) 해체합니다.

태양광 계통 차단기 위치 (공장 전기실 또는 분전반)

계전기와 차단기 사이 신호선

이후 태양광 계통 차단기, 태양광 분전함 메인차단기(MCCB) 순으로 투입합니다.
부하가 정상적으로 걸릴 경우,
계전기 센싱값에 의해 정상적으로 태양광 분전함 메인차단기(MCCB)가 트립된 것으로 판단할 수 있습니다.
그렇지 않고, 지속적으로 트립상태일 경우에는 차단기 오류를 예상할 수 있습니다.
우선 현장은 태양광 분전함 메인 차단기가 정상적으로 투입되었습니다.



---

2. 데이터 확인

▽ 상전압, 선간전압

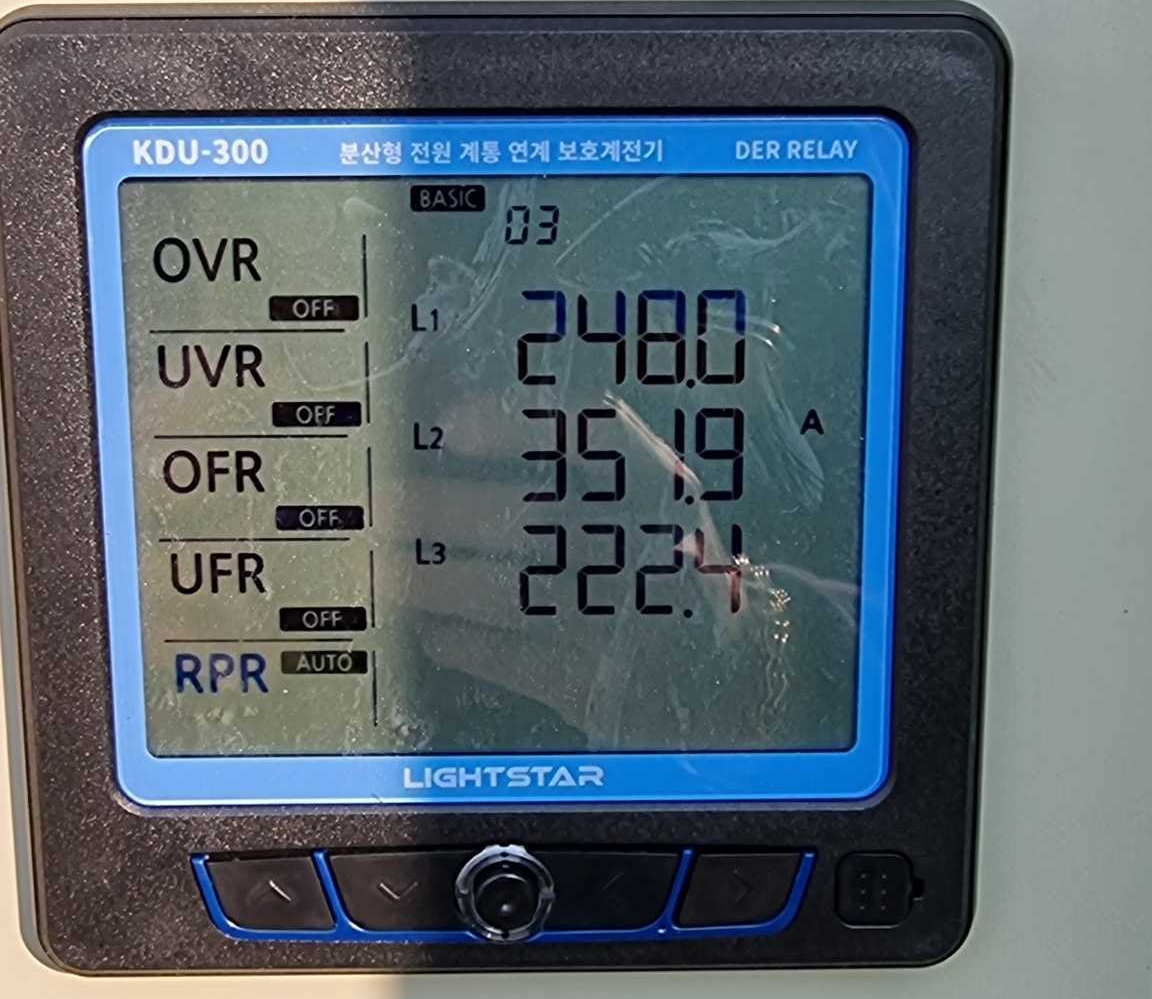

▽ 전류, 역률

전류값이 너무 높기도 하고, 부하 불평형률이 전류평균값 기준 39%이며 이는 요주의 범위에 해당합니다. (부하 조정필요)
다만, 역률은 더 비정상적인 수치입니다. L3 라인 역률이 0?? 이상하네요.
멀쩡히 공장 내 3상 전동기가 운전하고 있기 때문에 역률이 0이라는 것은 계측의 오류라고 생각할 수 있습니다.
계측의 오류가 CT에서 발생하였는지, 아니면 계전기에서 발생하였는지 확인이 필요하겠네요.

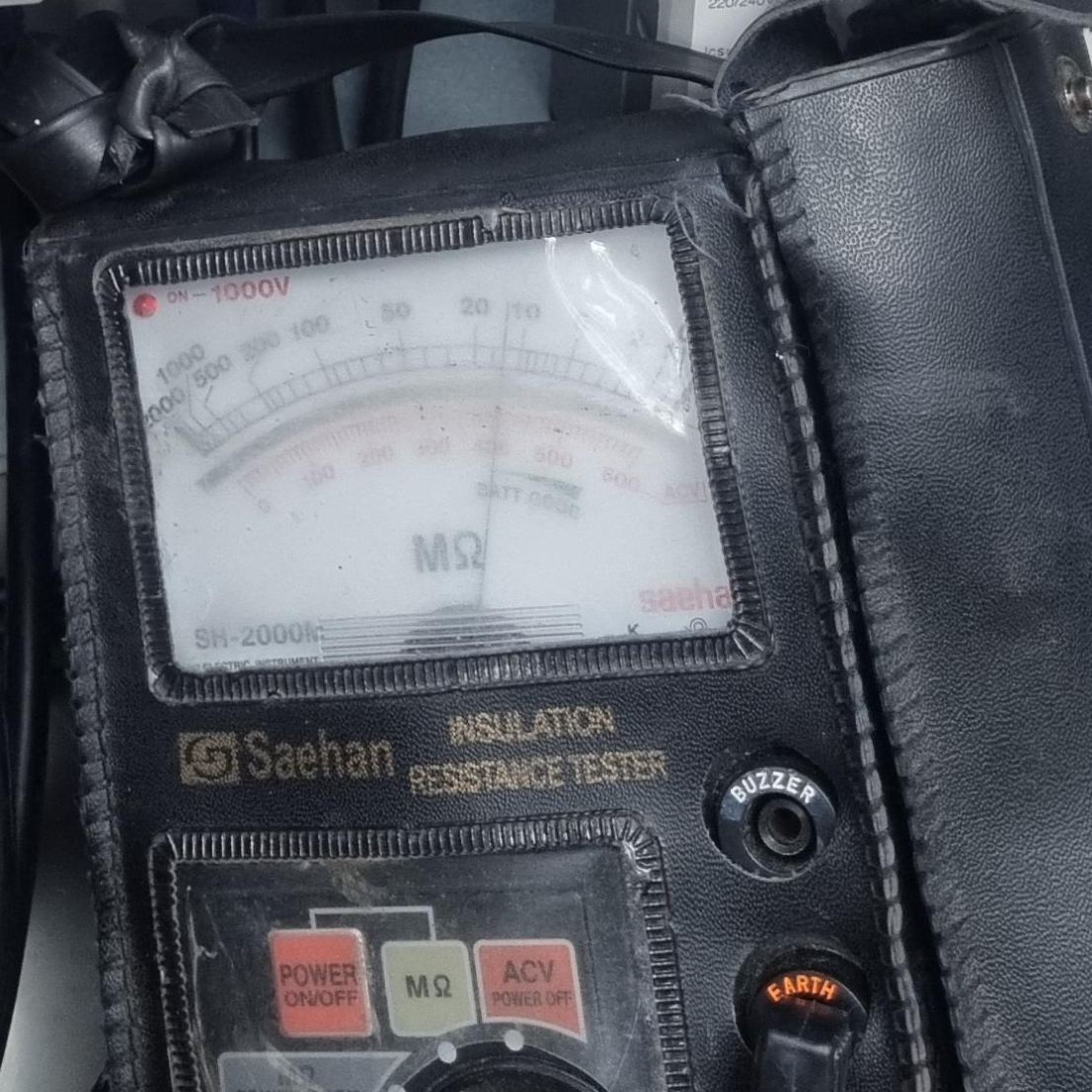

▽ 절연저항 측정

정상 확인.

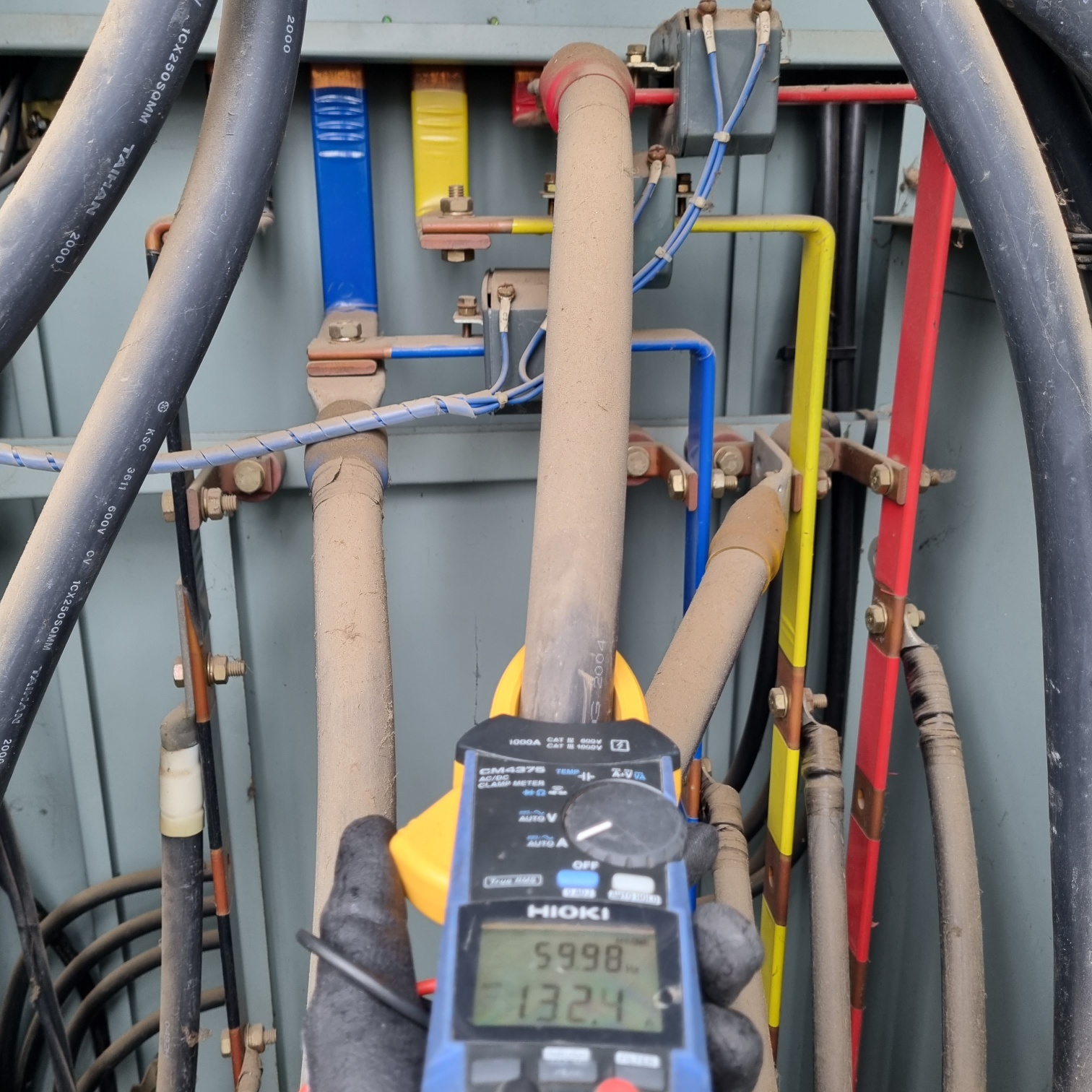

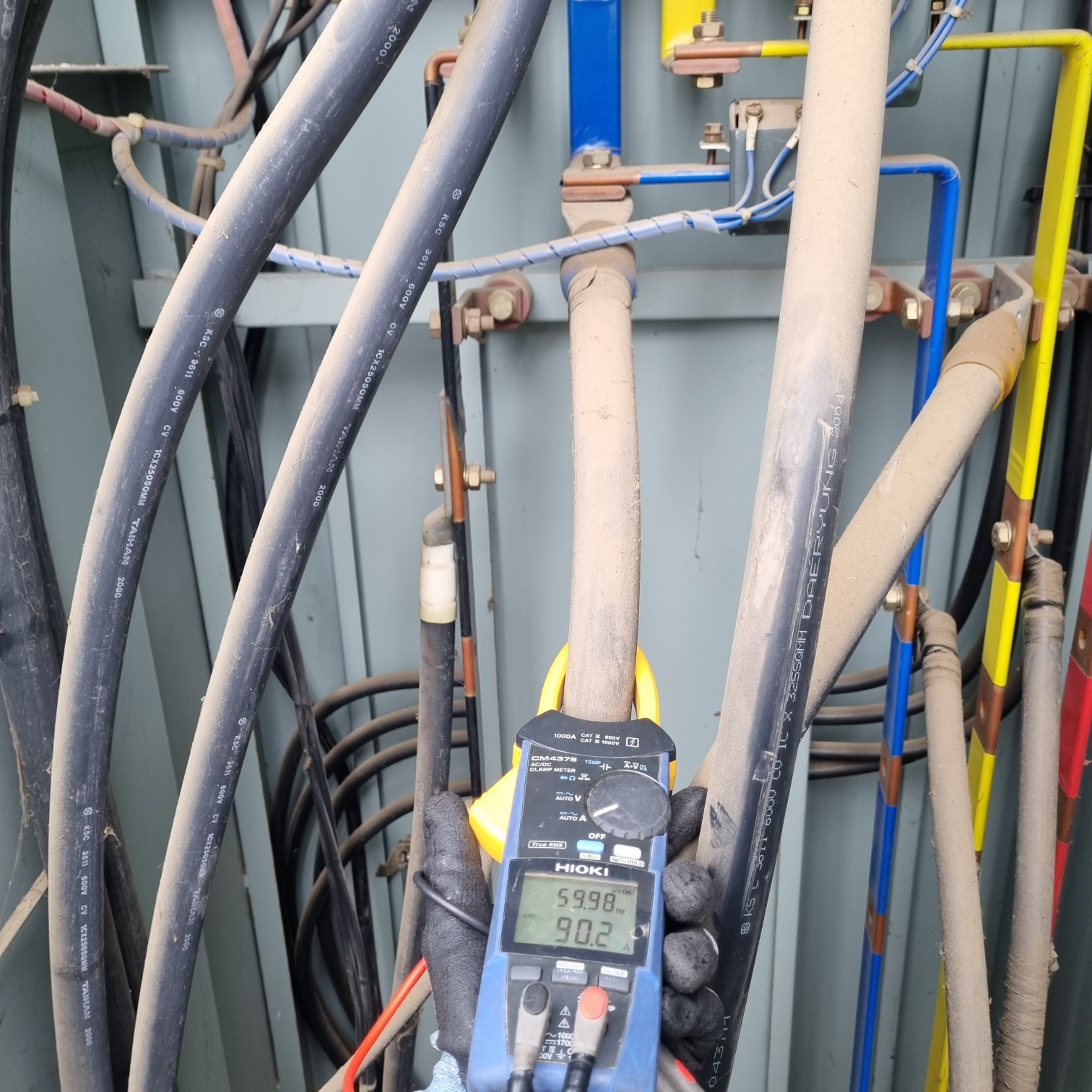

▽ 실제 전류 측정

실제로 부하 전류를 실측해 보았을 때, CT 센싱값과 다른 값이 측정되었습니다.
+) 역률을 확인하기 위해서는 전원품질분석기가 필요하나, 저는 소지하지 않고 있아 대여를 해야합니다.
비용과 기간이 소요되기 때문에, 역률측정은 하지 않습니다.



---

3. 조치 방향

측정한 값을 토대로 증상의 원인을 두 가지로 추릴 수 있을 것 같습니다.

1. CT 고장
2. 계전기 고장

CT를 기존에 공장 내에 설치된 것을 사용하였기 때문에,
노후화가 많이 진행됬으리라 판단되어, CT고장의 가능성을 높게 보았습니다.
CT교체를 우선적으로 진행해보고, 이후 문제가 해결되지 않을 경우, 계전기를 교체할 예정입니다.



---

 4. 결과

CT문제가 아니라,  계전기 단자대에서 신호선 오결선에 의한 역상이 원인 이었습니다.

정상결선 후, 정상작동 확인되었습니다.



---

이상으로 블로그를 마치겠습니다.
감사합니다.
