[태양광AS] 인버터 AC지락에러 (feat. 케이블 소손)

인버터 AC지락에러 (feat. 케이블 소손)

안녕하세요. 태양광윤대리입니다.

오늘은 지속적으로 발전정지가 발생된 사이트에 방문하였습니다.



1. 디스플레이

계통과전압으로 표시되나, 단상 인버터는 에러코드가 정확하지 않습니다.

수검사를 통해 정확하게 확인할 필요가 있습니다.



2. DC라인 점검

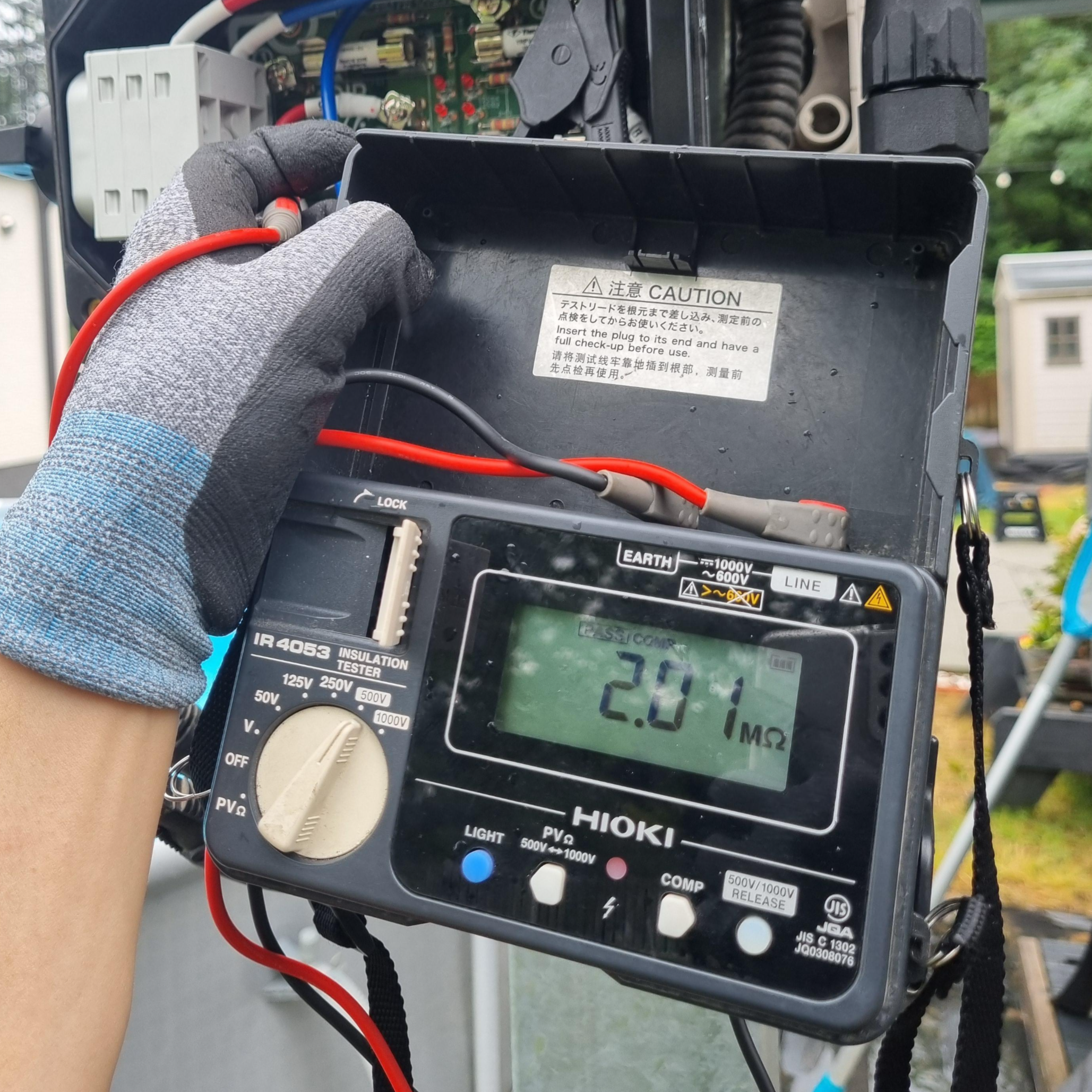

▼ 절연, 개방전압 이상없음

절영저항 2.01MΩ



3. AC라인 점검

절연이상 확인



4. AC케이블 점검

여기는 AC케이블을 지중으로 얕게 깔아서 배선한 사이트인데, 마당에 공사를 했는지 AC후렉시블에 구멍이 뚫려 있었습니다.



5. 소손부위 잘라낸 후, 좌 · 우측 절연확인

작업 후 측정한 절연저항은 1570MΩ. 그렇다는건 그 포인트가 원인이었음...

처음 측정한 절연저항은 2.01MΩ이었고, 당시에는 정상으로 판단했지만,

건조했던 날씨때문인지, 측정한 절연저항값을 비정상이라고 판단하기엔 무리가 있었습니다.



6. 소손부위 봉합 후, 후렉시블 새것으로 재포설



7. 정상확인





---

이상으로 포스팅을 마치겠습니다.

감사합니다.
