태양광 인버터 선정
22년 06월, 사천시 아파트 인버터 정지가 발생되어 현장방문하였습니다.
PV라인 전압,전류,저항 이상없음, 계통(AC) 이상없음으로 확인되었습니다.
인버터 자체 문제로 판단되므로, 인버터 발주를 신청해야겠습니다. (하자보증기간만료로 인버터 교체 필요)
인버터 선정기준
1) 용량, 정격전압, 정격전류 체크
2) 통신선 종류 체크 :: RS485 or 랜선
3) 입력단자 수 :: 동일하거나 기존보다 많아야 함
4) MPPT 수
5) 상확인 :: ex) 3상3선,3상4선,단상2선
6) 규격
1) 용량, 정격전압, 정격전류 체크
인버터 정격전압 >= 모듈 단락전류
인버터 정격전압 >= 모듈 총 전압 (모듈 정격전압 x 모듈 수)
2) 통신선 종류
RS485인지 랜선인지 확인필요 (통신장비와 맞아야 함)
3) 입력단자 수
동일하거나 기존보다 많아야 함
4) MPPT 수
입력단자의 경우, 직렬 수가 다르면 MPPT를 나누는 것이 좋기 때문에
직렬 수가 상이한지 확인하고 MPPT 수가 적절한 인버터를 선정하는 것도 중요
(하지만, 직렬 수가 다양하나, 용량이 작은 사이트 경우엔 이상적인 MPPT 분할이 어렵다. 아래 내용 참고)
추가적으로, 하나의 MPPT에 15직 스트링 1개, 13직 스트링 1개가 연결되었다면
15직 스트링의 전압으로 MPP가 진행된다.
따라서 동일한 전압일수록 좋고, 전압 차이가 발생한다면 최대한 차이를 줄여야 MPPT를 통한 발전효율 상승의 효과를 볼 수 있다.
스트링 수, 스트링 전압,전류를 확인해야 합니다.
5) 상확인 :: 현장에 맞게
6) 규격 :: 현장에 맞게
1. 이번에는 현장에서 실측을 했기 때문에, 전압확인이 가능하였지만,

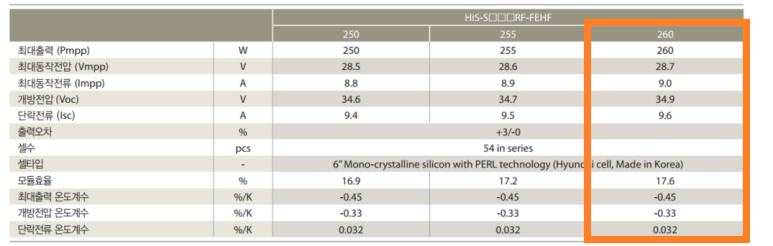

회사로 인입되는 경우에는 도면과 모듈 스펙을 보고 판단합니다.

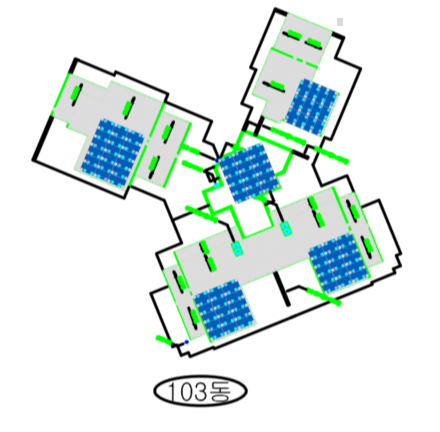

103동 모듈 입력단자는 5개이므로, 입력단자수는 5개 이상이어야 합니다.

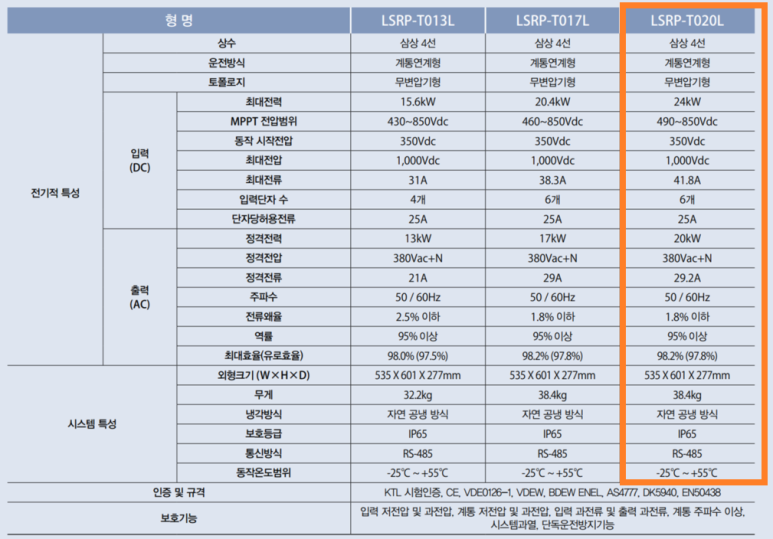

전력, 전압, MPPT 전압범위, 허용전류:: 적합
입력단자수 6개 :: 적합
통신 RS485 :: 적합
규격, 상 :: 적합

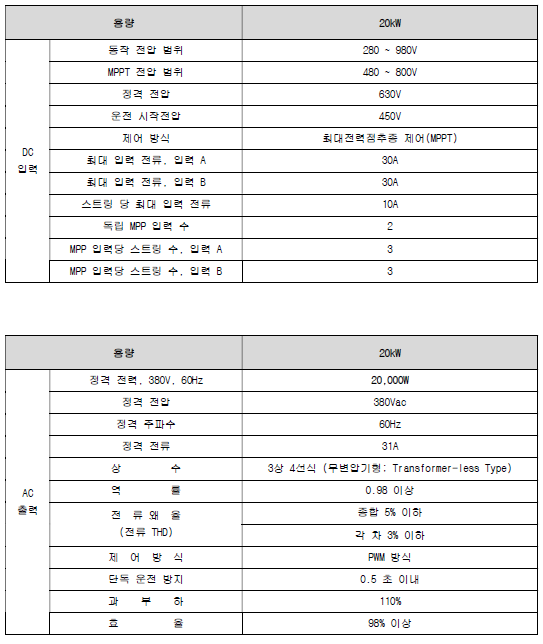

제조사 1
전력,전압,전류,MPPT전압범위,허용전류,외형크기 :: 적합
입력단자 :: MPPT 수 X 단자 수 = 4 X 1 = 4EA
통신 :: RS485
> 입력단자 수 부족 :: 부적합

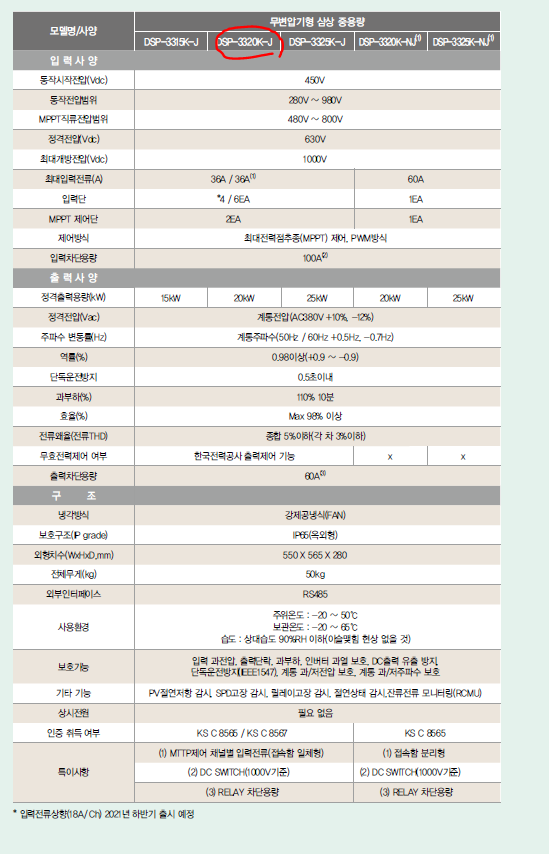

제조사 2
전력,전압,전류,MPPT전압범위,허용전류,외형크기 :: 적합
입력단자 :: MPPT(2EA) X 4 = 8EA
통신 :: RS485
> 적합
제조사 3
전력,전압,전류,MPPT전압범위,허용전류,외형크기 :: 적합
입력단자 :: MPPT(2EA) X 4 = 8EA
통신 :: RS485
> 적합
제조사 2와 제조사 3 중에 비용이나 기타 고려사항이 있다면 고려할 것.
이상으로 블로그를 마치겠습니다.
감사합니다.
