[태양광AS] 음영에 의한 저전압

음영에 의한 저전압

안녕하세요. 태양광 윤대리입니다.



3kW 단상인버터 동작범위는 (인버터 제조사마다 다르지만) 대개 90-550Vdc입니다.

하지만 그 범위를 만족한다고 해서 발전이 다 되는 것은 아닙니다.

대부분은 음영이 생기면 개방전압에는 큰 변화가 없고, 동작전류에 큰 영향을 미치게 되는데요.

오늘 방문한 사이트는 음영이 심해서 전류는 동작전류의 10% 안쪽으로 떨어졌고,

동작전압 및 개방전압까지 10v~20v가량 떨어진 것을 확인했습니다. (동작전압 : 130v , 개방전압 : 160v)

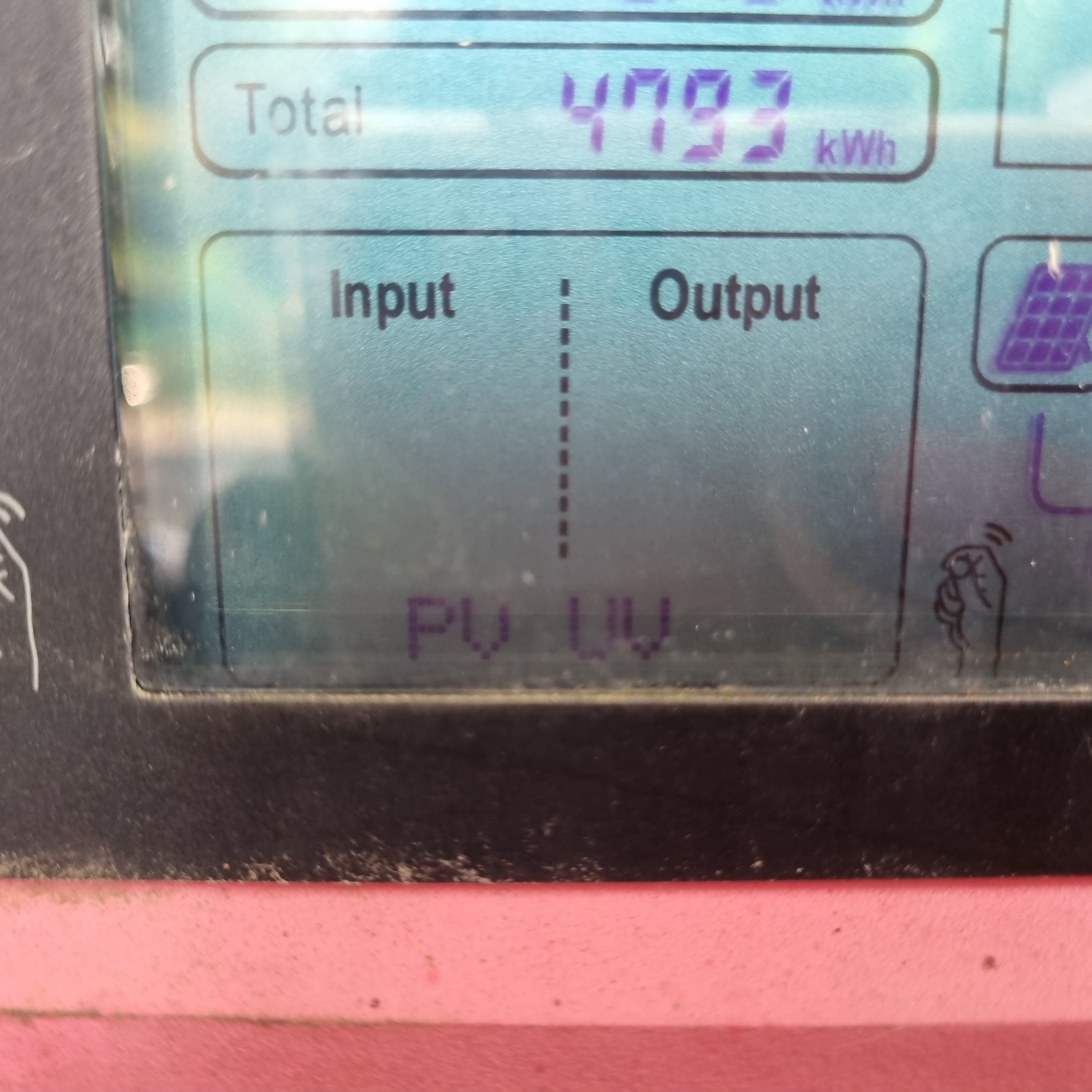

동작범위 안에 있었음에도 불구하고, 저전압으로 트립이 발생했습니다.

전압이 중요한 요소인 것은 맞지만, 최소기동전력 이상이어야 인버터가 가동한다는 것을 알 수 있습니다.

경험상, 출력이 5~8%이하로 떨어지면 개방전압에 변화가 생기고, 저전압이 발생하는 것 같습니다.





1번 인버터

1번) 동작전류

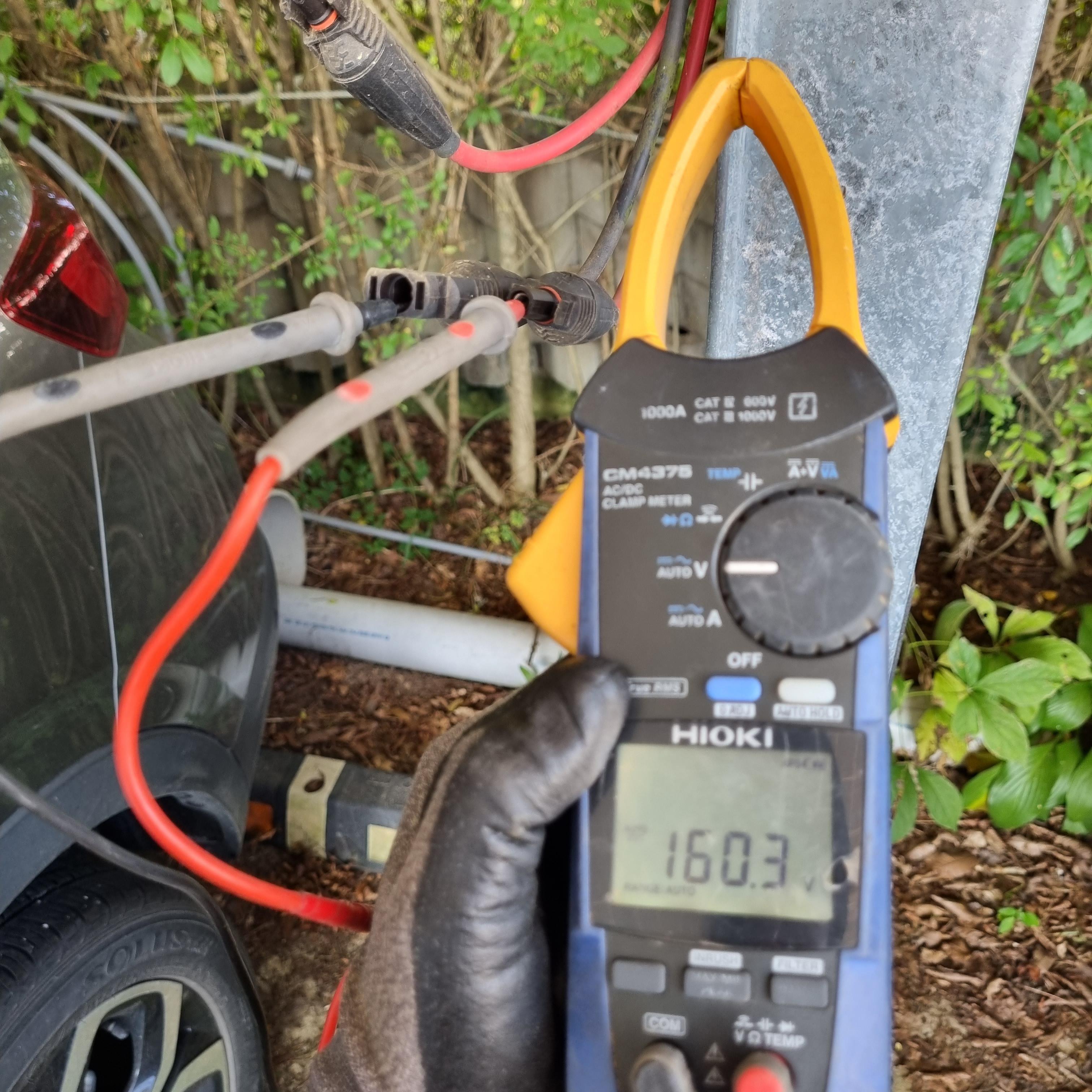

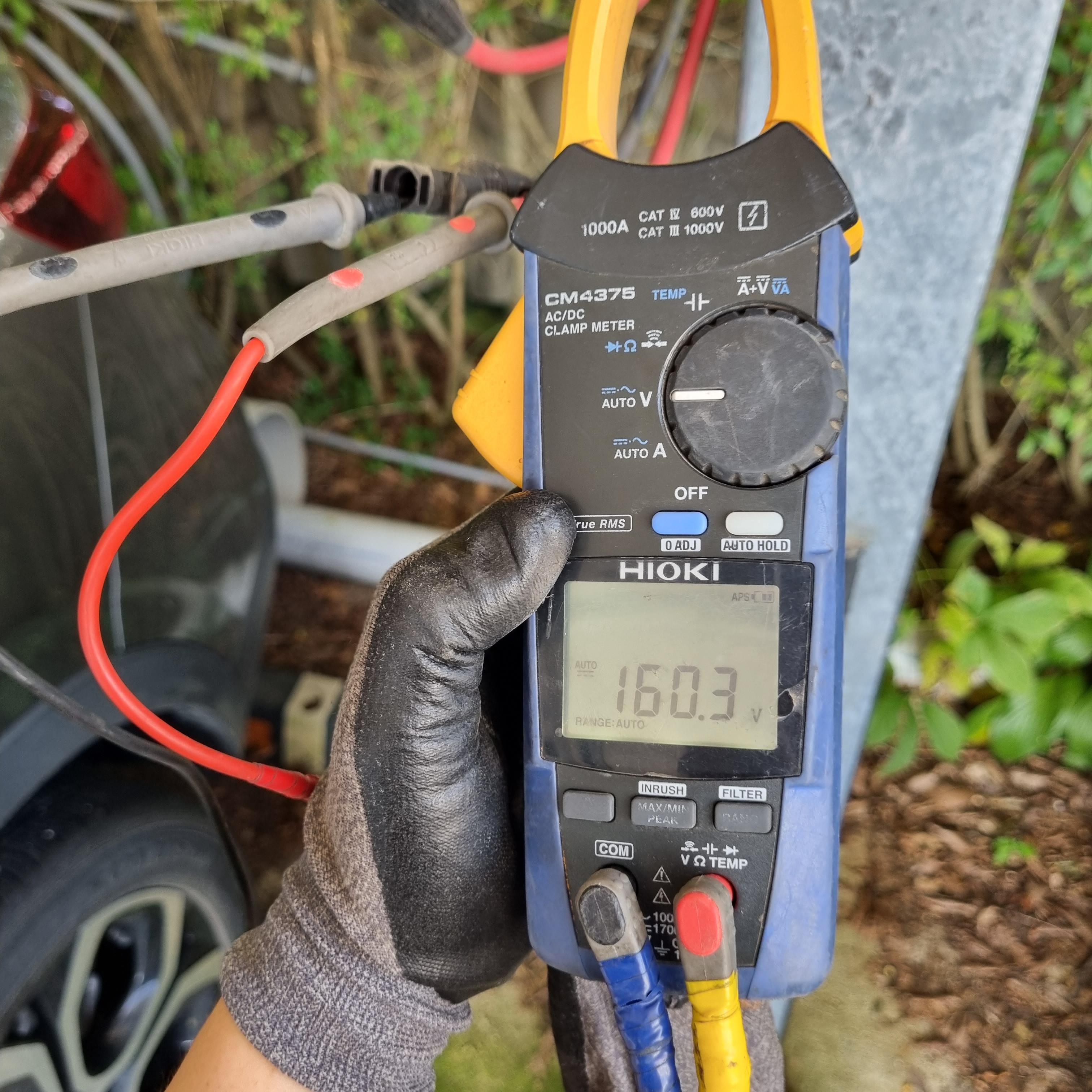

1번) 개방전압



2번 인버터



이상입니다.
